SBI-HL/HLL直线导轨（韩国SBC线性导轨代理）
圆弧形滚动面结构能确保高刚度和更大的容许载荷。
具有2点接触的4列圆弧槽能在所有方向上产生相同载荷。
DF结构能确保减少仪器误差。
低摩擦系数可实现高能效。
易于维护。
提高设备的生产能力。
选项丰富、设备设计简单、使用寿命更长。

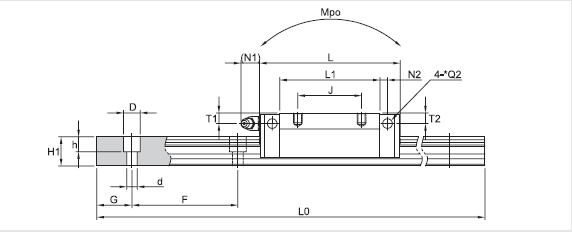

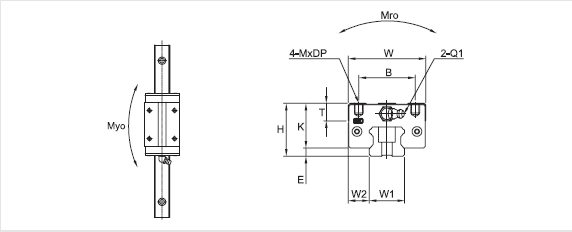

单位：mm
|
型号 |
安装尺寸 |
滑块尺寸 |
|||||||||||||||
|
H |
W |
L |
E |
安装孔尺寸 |
L1 |
T±1 |
K |
注油嘴 |
|||||||||
|
B |
J |
M |
DP |
T1 |
N1 |
T2 |
N2 |
Q1 |
*Q2 |
||||||||
|
SBI15HL |
24 |
34 |
63.8 |
3 |
26 |
26 |
M4 |
4 |
45.2 |
6 |
21 |
4.5 |
5.5 |
3.8 |
3.8 |
M4×0.7 |
Φ3.5 |
|
SBI15HLS |
24 |
34 |
56.8 |
3 |
26 |
26 |
M4 |
4 |
38.2 |
6 |
21 |
4.5 |
5.5 |
3.8 |
3.8 |
M4×0.7 |
Φ3.5 |
|
SBI15HLL |
24 |
34 |
79.4 |
3 |
26 |
34 |
M4 |
4 |
60.8 |
6 |
21 |
4.5 |
5.5 |
3.8 |
3.8 |
M4×0.7 |
Φ3.5 |
|
SBI25HL |
36 |
48 |
92 |
5.5 |
35 |
35 |
M6 |
6 |
70 |
12 |
30.5 |
6 |
12 |
5 |
5.5 |
M6×0.75 |
Φ3.5 |
|
SBI25HLL |
36 |
48 |
108 |
5.5 |
35 |
50 |
M6 |
6 |
86 |
12 |
30.5 |
6 |
12 |
5 |
5.5 |
M6×0.75 |
Φ3.5 |
|
SBI30HL |
42 |
60 |
107.6 |
7 |
40 |
40 |
M8 |
8 |
79.6 |
12 |
35 |
8.5 |
12 |
7.8 |
5 |
M6×0.75 |
Φ5.7 |
|
SBI30HLL |
42 |
60 |
131.6 |
7 |
40 |
60 |
M8 |
8 |
103.6 |
12 |
35 |
8.5 |
12 |
7.8 |
5 |
M6×0.75 |
Φ5.7 |
|
SBI35HL |
48 |
70 |
124.6 |
7.5 |
50 |
50 |
M8 |
8 |
94.6 |
15 |
40.5 |
8 |
12 |
8 |
6 |
M6×0.75 |
Φ5.7 |
|
SBI35HLL |
48 |
70 |
152.6 |
7.5 |
50 |
72 |
M8 |
8 |
122.6 |
15 |
40.5 |
8 |
12 |
8 |
6 |
M6×0.75 |
Φ5.7 |
|
SBI45HL |
60 |
86 |
142 |
9 |
60 |
60 |
M10 |
10 |
108 |
17 |
51 |
10.5 |
13.5 |
9.3 |
6.5 |
PT1/8 |
Φ5.7 |
|
SBI45HLL |
60 |
86 |
174 |
9 |
60 |
80 |
M10 |
10 |
140 |
17 |
51 |
10.5 |
13.5 |
9.3 |
6.5 |
PT1/8 |
Φ5.7 |
|
SBI55HL |
70 |
100 |
172.4 |
12 |
75 |
75 |
M12 |
12 |
131 |
21 |
58 |
12 |
13 |
12 |
8 |
PT1/8 |
Φ8.7 |
|
SBI55HLL |
70 |
100 |
211.8 |
12 |
75 |
95 |
M12 |
12 |
170.4 |
21 |
58 |
12 |
13 |
12 |
8 |
PT1/8 |
Φ8.7 |
|
型号 |
滑轨尺寸 |
基本负载率 |
允许静态扭矩 |
重量 |
||||||||||||
|
W1 |
W2 |
H1 |
F |
安装孔尺寸 |
G |
轨道最 |
（kN） |
(kN·m) |
滑块 |
导轨 |
||||||
|
d |
D |
h |
C |
Co |
Mro |
Mpo |
Myo |
(Kg) |
(Kg/m) |
|||||||
|
SBI15HL |
15 |
9.5 |
13 |
60 |
4.5 |
7.5 |
5.5 |
20 |
3000 |
14.1 |
24.1 |
0.16 |
0.17 |
0.17 |
0.19 |
1.3 |
|
SBI15HLS |
15 |
9.5 |
13 |
60 |
4.5 |
7.5 |
5.5 |
20 |
3000 |
12.3 |
18.3 |
0.13 |
0.08 |
0.08 |
0.15 |
1.3 |
|
SBI15HLL |
15 |
9.5 |
13 |
60 |
4.5 |
7.5 |
5.5 |
20 |
4000 |
17.1 |
31.7 |
0.21 |
0.29 |
0.29 |
0.26 |
1.3 |
|
SBI25HL |
23 |
12.5 |
20 |
60 |
7 |
11 |
9 |
20 |
4000 |
31.5 |
52.1 |
0.56 |
0.56 |
0.56 |
0.69 |
3 |
|
SBI25HLL |
23 |
12.5 |
20 |
60 |
7 |
11 |
9 |
20 |
4000 |
36.7 |
64.4 |
0.69 |
0.84 |
0.84 |
0.85 |
3 |
|
SBI30HL |
28 |
16 |
23 |
80 |
9 |
14 |
12 |
20 |
4000 |
42.8 |
65.4 |
0.85 |
0.77 |
0.77 |
1.04 |
4.25 |
|
SBI30HLL |
28 |
16 |
23 |
80 |
9 |
14 |
12 |
20 |
4000 |
51.3 |
84.7 |
1.10 |
1.30 |
1.30 |
1.37 |
4.25 |
|
SBI35HL |
34 |
18 |
26 |
80 |
9 |
14 |
12 |
20 |
4000 |
59.5 |
89.1 |
1.42 |
1.28 |
1.28 |
1.56 |
6.02 |
|
SBI35HLL |
34 |
18 |
26 |
80 |
9 |
14 |
12 |
20 |
4000 |
71.3 |
115.3 |
1.83 |
2.12 |
2.12 |
2.04 |
6.02 |
|
SBI45HL |
45 |
20.5 |
32 |
105 |
14 |
20 |
17 |
22.5 |
4000 |
79.2 |
116.3 |
2.48 |
1.90 |
1.90 |
2.80 |
9.77 |
|
SBI45HLL |
45 |
20.5 |
32 |
105 |
14 |
20 |
17 |
22.5 |
4000 |
94.8 |
150.5 |
3.21 |
3.14 |
3.14 |
3.69 |
9.77 |
|
SBI55HL |
53 |
23.5 |
38 |
120 |
16 |
23 |
20 |
30 |
4000 |
127.3 |
181.8 |
4.81 |
2.97 |
2.97 |
4.42 |
13.72 |
|
SBI55HLL |
53 |
23.5 |
38 |
120 |
16 |
23 |
20 |
30 |
4000 |
147.9 |
224.5 |
5.95 |
4.78 |
4.78 |
5.82 |
13.72 |
