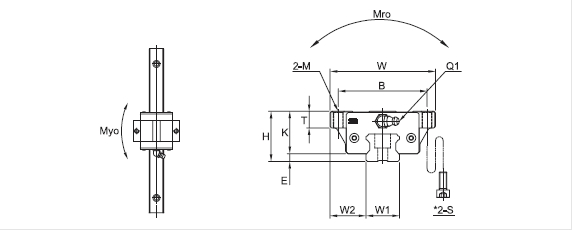

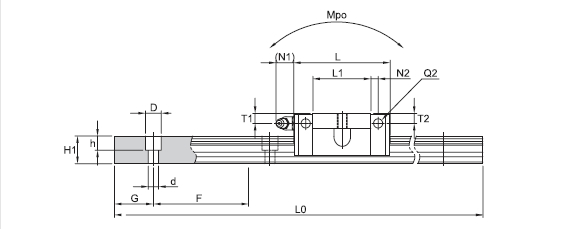

SBI-FV低组装直线导轨（韩国SBC直线导轨）
单位：mm
|
型号 |
安装尺寸 |
滑块尺寸 |
||||||||||||||
|
H |
W |
L |
E |
安装孔尺寸 |
L1 |
T |
K |
注油嘴 |
||||||||
|
B |
M |
*S |
T1 |
N1 |
T2 |
N2 |
Q1 |
*Q2 |
||||||||
|
SBI15FV |
24 |
47 |
39.9 |
3 |
38 |
M5 |
M4 |
21.3 |
8.8 |
21 |
4.5 |
5.5 |
3.8 |
3.4 |
M4×0.7 |
Φ3.5 |
|
SBI20FV |
28 |
63 |
49.1 |
4.5 |
53 |
M6 |
M5 |
27.1 |
8 |
23.4 |
4.8 |
12 |
4 |
5 |
M6×0.75 |
Φ3.5 |
|
SBI25FV |
33 |
70 |
52.6 |
5.5 |
57 |
M8 |
M6 |
30.6 |
9 |
27.5 |
5.4 |
12 |
5.4 |
5 |
M6×0.75 |
Φ3.5 |
|
型号 |
滑轨尺寸 |
基本负载率 |
允许静态扭矩 |
重量 |
||||||||||||
|
W1 |
W2 |
H1 |
F |
安装孔尺寸 |
G |
轨道最 |
（kN） |
(kN·m) |
滑块 |
导轨 |
||||||
|
d |
D |
h |
C |
Co |
Mro |
Mpo |
Myo |
(Kg) |
(Kg/m) |
|||||||
|
SBI15FV |
15 |
16 |
13 |
60 |
4.5 |
7.5 |
5.5 |
20 |
3000 |
5.8 |
12.8 |
0.04 |
0.03 |
0.03 |
0.10 |
1.3 |
|
SBI20FV |
20 |
21.5 |
16.5 |
60 |
6 |
9.5 |
8.5 |
20 |
4000 |
9.4 |
20.2 |
0.12 |
0.10 |
0.10 |
0.24 |
2.2 |
|
SBI25FV |
23 |
23.5 |
20 |
60 |
7 |
11 |
9 |
20 |
4000 |
12.4 |
26.1 |
0.19 |
0.17 |
0.17 |
0.37 |
3 |
