SBI-FL/FLL直线滑块轴承（SBC直线导轨代理）

SBI-FL直线导轨，SBC直线导轨，韩国SBC直线导轨，SBC导轨滑块代理 138218233302

特点：圆弧形滚动面结构能确保高刚度和更大的容许载荷。
具有2点接触的4列圆弧槽能在所有方向上产生相同载荷。
DF结构能确保减少仪器误差。
低摩擦系数可实现高能效。
易于维护。
提高设备的生产能力。
选项丰富、设备设计简单、使用寿命更长。

单位：mm

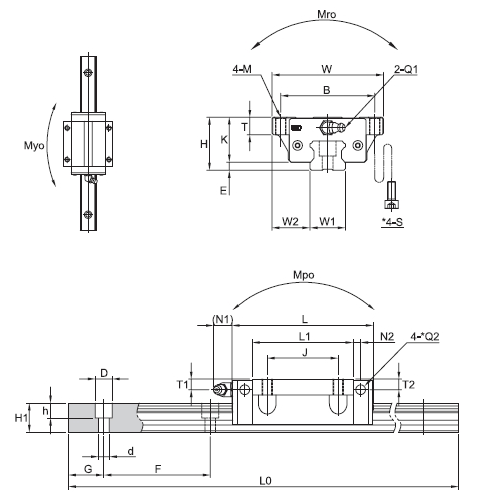

型号	安装尺寸				滑块尺寸
	H	W	L	E	安装孔尺寸				L1	T±1	K	注油嘴
	H	W	L	E	B	J	M	*S	L1	T±1	K	T1	N1	T2	N2	Q1	*Q2
SBI15FL	24	47	63.8	3	38	30	M5	M4	45.2	9	21	4.5	5.5	3.8	3.8	M4×0.7	Φ3.5
SBI15FLL	24	47	79.4	3	38	30	M5	M4	60.8	9	21	4.5	5.5	3.8	3.8	M4×0.7	Φ3.5
SBI20FL	30	63	78.8	4.6	53	40	M6	M5	56.8	12	25.4	6	12	5.8	5	M6×0.75	Φ3.5
SBI20FLL	30	63	96.4	4.6	53	40	M6	M5	74.4	12	25.4	6	12	5.8	5	M6×0.75	Φ3.5
SBI25FL	36	70	92	5.5	57	45	M8	M6	70	14	30.5	6	12	5	5	M6×0.75	Φ3.5
SBI25FLL	36	70	108	5.5	57	45	M8	M6	86	14	30.5	6	12	5	5	M6×0.75	Φ3.5
SBI30FL	42	90	107.6	7	72	52	M10	M8	79.6	15.5	35	8.5	12	7.8	5	M6×0.75	Φ5.7
SBI30FLL	42	90	131.6	7	72	52	M10	M8	103.6	15.5	35	8.5	12	7.8	5	M6×0.75	Φ5.7
SBI35FL	48	100	124.6	7.5	82	62	M10	M8	94.6	15	40.5	8	12	8	6	M6×0.75	Φ5.7
SBI35FLL	48	100	152.6	7.5	82	62	M10	M8	122.6	15	40.5	8	12	8	6	M6×0.75	Φ5.7
SBI45FL	60	120	142	9	100	80	M12	M10	108	18	51	10.5	13.5	9.3	6.5	PT1/8	Φ5.7
SBI45FLL	60	120	174	9	100	80	M12	M10	140	18	51	10.5	13.5	9.3	6.5	PT1/8	Φ5.7
SBI55FL	70	140	172.4	12	116	95	M14	M12	131	22	58	12	13	12	8	PT1/8	Φ8.7
SBI55FLL	70	140	211.8	12	116	95	M14	M12	170.4	22	58	12	13	12	8	PT1/8	Φ8.7
SBI65FL	90	170	219.8	19	142	110	M16	M14	170.4	26	71	14	13	14	10	PT1/8	Φ8.7
SBI65FLL	90	170	272.2	19	142	110	M16	M14	222.8	26	71	14	13	14	10	PT1/8	Φ8.7

型号	滑轨尺寸									基本负载率		允许静态扭矩			重量
	W1	W2	H1	F	安装孔尺寸			G	轨道最长长度 L0	（kN）		(kN·m)			滑块	导轨
	W1	W2	H1	F	d	D	h	G	轨道最长长度 L0	C	Co	Mro	Mpo	Myo	(Kg)	(Kg/m)
SBI15FL	15	16	13	60	4.5	7.5	5.5	20	3000	14.1	24.1	0.16	0.17	0.17	0.19	1.3
SBI15FLL	15	16	13	60	4.5	7.5	5.5	20	3000	17.1	31.7	0.21	0.29	0.29	0.26	1.3
SBI20FL	20	21.5	16.5	60	6	9.5	8.5	20	4000	22.2	38.2	0.36	0.33	0.33	0.41	2.2
SBI20FLL	20	21.5	16.5	60	6	9.5	8.5	20	4000	27.9	50	0.47	0.56	0.56	0.54	2.2
SBI25FL	23	23.5	20	60	7	11	9	20	4000	31.5	52.1	0.56	0.56	0.56	0.69	3
SBI25FLL	23	23.5	20	60	7	11	9	20	4000	36.7	64.4	0.69	0.84	0.84	0.85	3
SBI30FL	28	31	23	80	9	14	12	20	4000	42.8	65.4	0.85	0.77	0.77	1.04	4.25
SBI30FLL	28	31	23	80	9	14	12	20	4000	51.3	84.7	1.10	1.30	1.30	1.37	4.25
SBI35FL	34	33	26	80	9	14	12	20	4000	59.5	89.1	1.42	1.28	1.28	1.56	6.02
SBI35FLL	34	33	26	80	9	14	12	20	4000	71.3	115.3	1.83	2.12	2.12	2.04	6.02
SBI45FL	45	37.5	32	105	14	20	17	22.5	4000	79.2	116.3	2.48	1.90	1.90	2.80	9.77
SBI45FLL	45	37.5	32	105	14	20	17	22.5	4000	94.8	150.5	3.21	3.14	3.14	3.69	9.77
SBI55FL	53	43.5	38	120	16	23	20	30	4000	127.3	181.8	4.81	2.97	2.97	4.42	13.72
SBI55FLL	53	43.5	38	120	16	23	20	30	4000	147.9	224.5	5.95	4.78	4.78	5.82	13.72
SBI65FL	63	53.5	53	150	18	26	22	35	4000	188.3	261.7	8.24	5.57	5.57	9.1	23.17
SBI65FLL	63	53.5	53	150	18	26	22	35	4000	232.5	254.1	11.15	9.86	9.86	11.98	23.17
