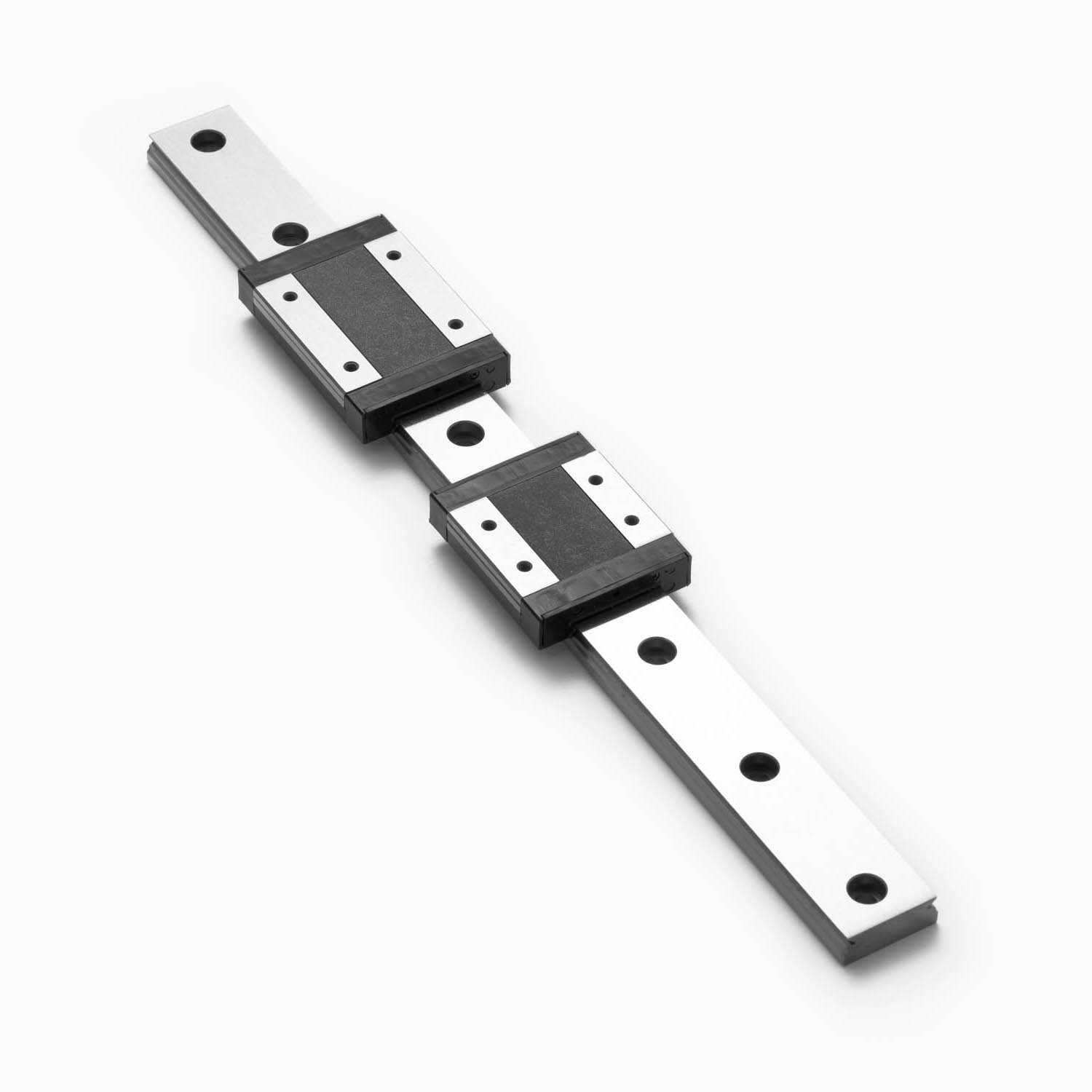

宽长微型SBMW/SBMWL

在微型精密自动化设备领域，韩国SBC品牌SBM系列微型直线导轨凭借紧凑体积与稳定性能获得广泛应用。其中SBMW（宽型标准滑块）与SBMWL（宽型加长滑块）两款型号，专门针对侧向载荷较大、安装空间有限但需要提升刚性的精密微型设备而设计。本文将从结构原理、核心参数、选型对比到典型应用，为您做详尽梳理。

一、SBMW与SBMWL产品基础定义及型号含义

SBMW：Wide宽型标准长度微型滑块，在标准窄滑块基础上横向加宽，适用于侧向受力场景。SBMWL：Wide宽型加长长度微型滑块，在加宽基础上纵向延长滚珠承载面，载荷能力与使用寿命进一步提升。

同系列还有SBM（标准窄滑块）和SBML（加长窄滑块）可选。SBMW/SBMWL的核心定位是：安装空间窄但需要加宽滑块以增强侧向刚性的精密微型设备。

型号命名规则解读

SBM = Miniature 微型导轨基础系列
W = Wide 加宽滑块底座（横向尺寸增加）
L = Long 加长滑块（纵向长度增加，滚珠列数更多）

配套导轨规格涵盖07 / 09 / 12 / 15四种微型轨宽，均为行业通用微型导轨尺寸，方便选型替换。

二、核心结构与技术原理详解

45°圆弧4列滚珠沟槽（2点接触结构）

SBMW/SBMWL采用45°圆弧4列滚珠沟槽设计，属于2点接触结构，实现径向、反径向、侧向四方向等承载。设备可任意角度卧式、立式或倒挂安装，轻微安装平行度误差可自动补偿，运行平稳无卡滞。

加宽底座（W特征）

滑块横向宽度大幅增加，侧向抗弯、抗倾覆力矩远优于标准SBM窄滑块，尤其适合单边受力或悬臂式微型滑台结构。

加长滑块（L特征，只SBMWL有）

SBMWL滑块本体纵向加长，内部滚珠承载接触长度提升，额定动载荷、静载荷、刚性与使用寿命同步提高，是重载微型场景的合理选择。

全密封防尘结构

标配前后防尘刮片，可选双层密封与不锈钢Raydent防锈镀层，适配无尘车间及轻微粉尘加工环境，长期运行稳定可靠。

三、核心性能优势汇总

① 超高刚性与微型紧凑尺寸并存：相比普通窄款微型导轨，SBMW侧向刚性提升约60%；SBMWL加长款综合刚性提升超过，机身体积仍保持微型轻量化。

② 四向均等承载：上下左右四个方向额定载荷接近，设备布局设计自由度高，无需额外配重抵消侧向力。

③ 低噪音低摩擦精密运动：循环滚珠保持架设计，滚动摩擦阻力小，高速往复运动噪音低，定位精度稳定。

④ 互换通用设计：同轨宽（09/12/15）下，SBM、SBML、SBMW、SBMWL滑块可直接互换导轨，整机改款无需重新加工安装底座。

⑤ 多精度等级可选：N普通级、H高精度级、P超精密级，满足普通自动化、视觉检测、半导体精密定位等不同精度需求。

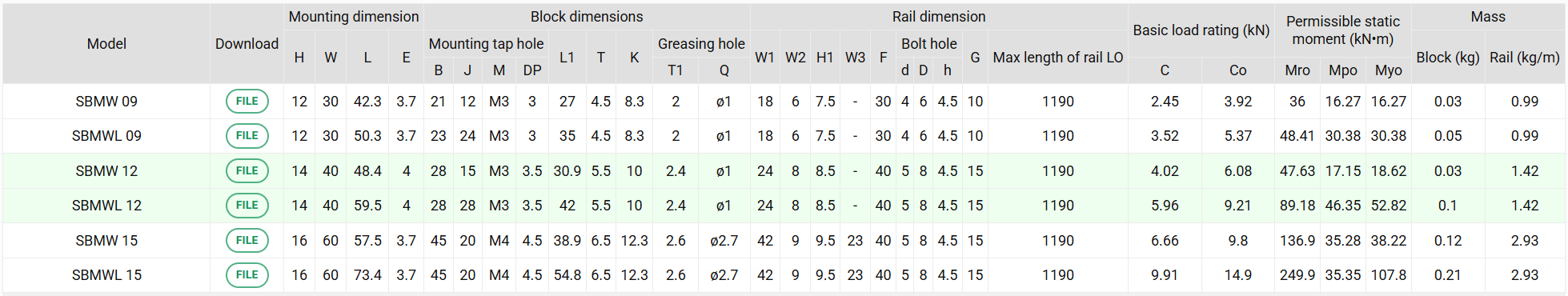

四、SBMW / SBMWL 主流规格参数表（09 / 12 / 15轨宽）

数据来源：SBC官方微型导轨产品样本

五、SBMW与SBMWL核心差异对比

六、典型应用领域

半导体设备：晶圆微搬运、检测探针台、微型Z轴升降机构

电子制造：SMT贴片机微小滑台、视觉检测CCD移动模组

医疗设备：微创器械传动、实验室精密位移平台

光学仪器：相机对焦模组、光谱仪微调滑台

小型3C自动化：手机零件分拣、微型点胶机、小型雕刻机

七、可选配套配件说明

导轨表面处理：可选Raydent不锈钢防锈镀层，适用于防腐蚀及水汽环境。

密封配件：单层防尘或双层防尘+油脂储油片，支持长期免维护运行。

安装形式：提供导轨上锁式、下锁式两种安装孔位，方便不同结构布局。

润滑组件：配备微型油嘴，可接入自动润滑系统，延长保养周期。

精度选配：预压等级C0（无预压）、C1（轻预压）、C2（中预压），可消除间隙、提升定位精度。

八、选型要点总结

场景一：侧向受力大、悬臂结构——优先选择SBMW宽型标准滑块，兼顾刚性与体积。

场景二：载荷偏大、需要更长寿命——建议选择SBMWL加长宽滑块，滚珠承载面更长。

场景三：设备空间小、多轴并排布局——SBMW标准宽滑块更为合适。

场景四：长行程高频往复、重载工况——选择SBMWL加长宽滑块更稳妥。

场景五：洁净车间或潮湿环境——建议选配Raydent防锈涂层与双层防尘密封，确保长期稳定使用。

如需获取SBMW、SBMWL具体型号的详细载荷曲线、安装图纸或现货咨询，可联系韩国SBC授权供应渠道获取技术支持文档。
