汇川技术于2023年全资收购韩国SBC后，将其微型滚珠直线导轨产品线纳入旗下，形成SMN/SMW微型系列。其中SBML属于加长型微型滑块，与标准短滑块SBM、宽幅法兰滑块SBMW共同构成三大微型品类。导轨轨宽覆盖7mm、9mm、12mm、15mm四种规格，面向狭小安装空间与轻载高精度自动化应用场景，提供可靠的直线运动解决方案。
一、SBML加长型与SBM标准型核心区别
SBML加长型滑块在SBM标准型基础上延长了本体长度与滚珠循环行程，滚珠数量提升约40%~60%，由此带来载荷、刚性和寿命的**提升。以下为两款滑块的关键参数对比：
| 参数项 | SBM（标准微型滑块） | SBML（加长微型滑块） |
|---|---|---|
| 滑块总长 | 短本体 | 加长本体 |
| 滚珠数量 | 基础量 | 提升40%~60% |
| 额定动载荷C | 基础载荷 | 提升45%~70% |
| 额定静载荷Co | 基础载荷 | 提升50%以上 |
| 容许静力矩 | 基础力矩 | 抗翻转力矩大幅增强 |
| 刚性表现 | 常规刚性 | 高刚性，抗偏载 |
| 适用工况 | 轻载、短行程、无偏载 | 中等负载、悬臂安装、多冲击 |
从对比可见，SBML加长型在承载能力、抗力矩和刚性方面具有明显优势，尤其适合悬臂安装和高频率往复运动场景。
二、SBML加长型结构原理与技术特征
1. 沟槽接触结构
SBML滑块采用哥特式拱槽2列滚珠接触设计，接触角为45°，实现四向均等承载。滚珠采用无限循环回路结构，内置上下保持架，有效防止滚珠脱落，低速运行无卡顿，摩擦系数低至0.002~0.003。该结构紧凑，微型化特征突出，适合安装基准面平整的设备环境。
2. 加长本体带来的性能提升
由于加长了滚珠接触区域，SBML滑块在同等轨宽条件下：
• 使用寿命提升2~3倍；
• 悬臂安装时变形量降低约35%；
• 支持更高加速度与往复频率，适配高速微型模组需求。
三、SBML加长型全尺寸规格参数
SBML微型导轨提供7mm、9mm、12mm、15mm四种轨宽，每个轨宽均有SBM标准与SBML加长两款滑块可选。导轨为上锁通孔标准轨，单根长度可达1195mm，支持拼接加长。

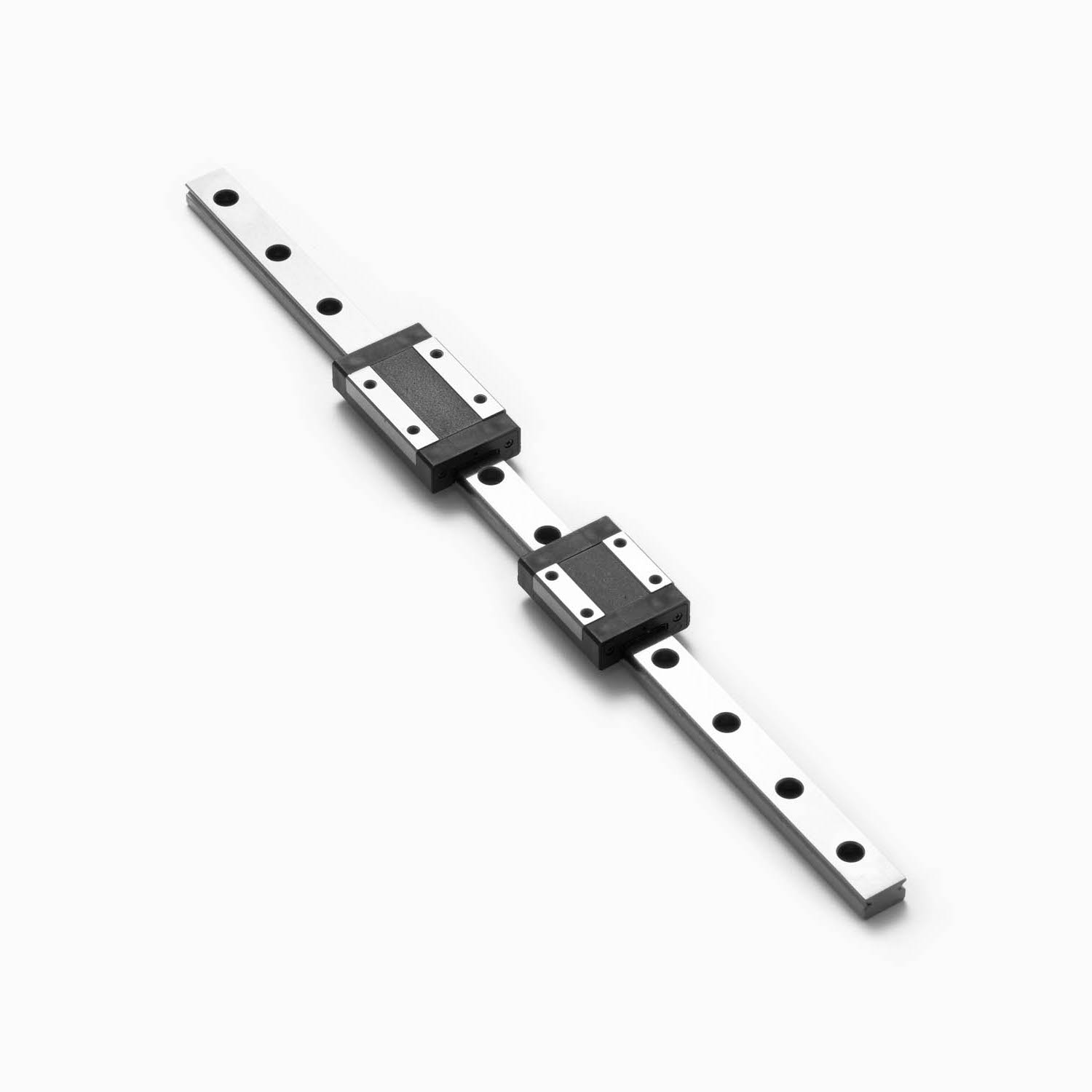

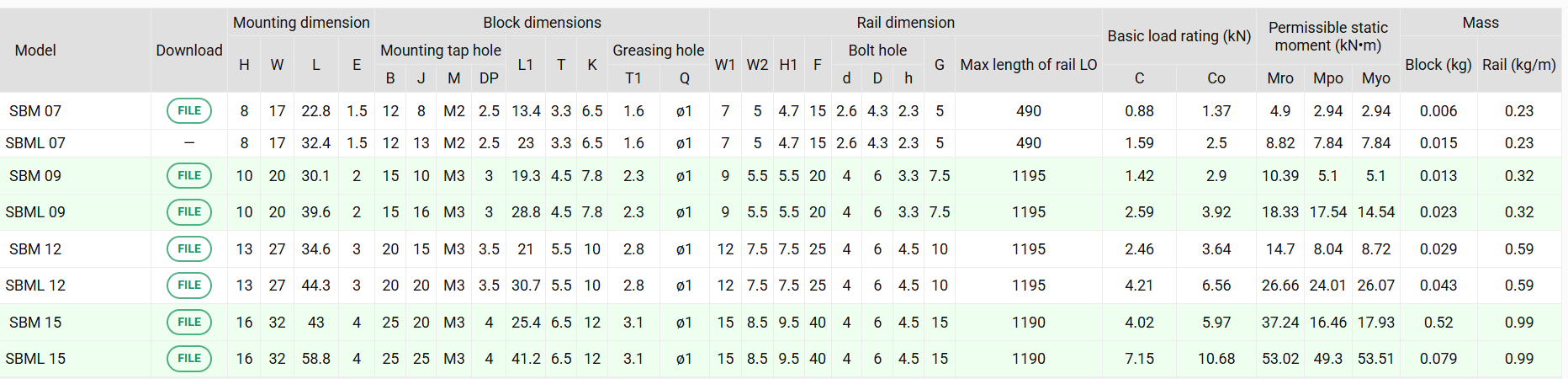

| 型号 | 轨宽 | 安装孔 | 典型应用 |
|---|---|---|---|
| SBML07 | 7mm | 4×M2 | 微型传感器滑台、精密仪器 |
| SBML09 | 9mm | 4×M3 | 3C检测设备、小型点胶机 |
| SBML12 | 12mm | M3 | 小型滑台、光学检测模组 |
| SBML15 | 15mm | M4 | 微型设备重载加长款 |
四、精度等级与预载规格
1. 精度等级（N/H两档）
SBML微型导轨提供N普通级和H高精度级两档，不设P精密级。H级在1000mm导轨长度下平行度公差≤13μm，随导轨长度线性收窄。
| 精度等级 | 适用场景 |
|---|---|
| N 普通级 | 办公设备、3D打印、轻型输送 |
| H 高精度级 | 半导体检测、光学设备、精密点胶机 |
2. 预载规格（K0/K1两档）
SBML微型导轨仅设K0和K1两档预载，不设K2/K3重预载。K0为微间隙状态，阻力低，适合超高速轻载；K1为轻预载，可消除间隙并提升刚性，悬臂安装SBML建议选用K1预载。
五、密封与润滑配置
SBML加长型滑块在密封和润滑方面提供多种选配方案，适配不同环境条件：
| 密封类型 | 特点 | 适用环境 |
|---|---|---|
| 基础款（无符号） | 单端密封盖 | 一般洁净车间 |
| ZZ | 密封+刮片 | 粉尘车间 |
| DF | 微细粉尘复合密封 | 半导体/无尘室 |
润滑方面，SBML加长滑块标配正面M3/M4微型油嘴，油脂容积比SBM标准型提升约50%，保养周期更长。可选MF自润滑组件（内置浸油棉），轻载工况下可实现3000km免补油。推荐使用微型低粘度润滑脂，适配微小滚珠，避免运行卡滞。
六、选型计算与应用建议
1. 寿命计算要点
滚珠直线导轨通用寿命公式（指数i=3）：
L = (fH × fT × fC / fW × C / Pm)³ × 50 km
其中C为额定动载荷，SBML加长型C值显著高于SBM标准型，同等负载条件下计算寿命成倍提升。静安全系数建议：平稳工况fs≥1.0，往复轻微震动fs≥1.5，悬臂安装建议fs≥2.0。
2. 选型对照建议
| 选SBM标准型 | 选SBML加长型 |
|---|---|
| 安装空间*小 | 存在悬臂或单侧偏载 |
| 负载恒定无悬臂 | 需要更长使用寿命 |
| 低成本短行程低速 | 高频往复运动 |
| 双滑块分摊载荷 | 单滑块支撑、有轻微冲击 |
七、型号命名规则与导轨命名
以SBML15-H-K1-ZZ为例：SBML代表加长微型滑块，15为轨宽15mm，H为高精度等级，K1为轻预载，ZZ为防尘密封选配。导轨命名示例：SBM12-800L表示12mm宽标准导轨、长度800mm。
八、典型应用行业
• 半导体与光电：芯片分选、焊线机、光学检测滑台（推荐SBML12/15-H-K1）；
• 3C自动化：小型点胶、螺丝机、视觉检测模组（推荐SBML09）；
• 医疗设备：小型影像移动平台、微创器械传动；
• 实验室仪器：精密位移台、光谱设备；
• 小型机器人：AGV微型伸缩轴、机械手关节；
• 3D打印与雕刻：轻量化高速运动轴，SBML适合大尺寸打印平台。
九、安装注意事项
1. 安装基面平面度需控制在≤0.01mm/100mm，否则SBML加长型会出现受力不均；
2. 双轴平行度公差需遵循样本要求，H精度级双轴高度差≤0.08mm；
3. SBML加长滑块紧固扭矩不宜过大，避免导轨本体变形；
4. 无尘环境建议选用DF复合密封加长款，防止微小粉尘进入循环回路；
5. 垂直安装时优先选择K1预载SBML加长型，可抵消自重造成的单边磨损。
十、常见问题解答（FAQ）
Q：SBML与SBM能否混用在同一根导轨上？
A：可以，但需注意滑块高度和预载一致性，建议同一导轨上使用相同型号滑块以**运行平稳。
Q：SBML15的承载能力比SBML07高多少？
A：轨宽从7mm增至15mm，额定动载荷和静载荷均有显著提升，具体数值需参照汇川官方样本中对应型号参数表。
Q：SBML加长型是否支持拼接导轨使用？
A：支持，导轨为上锁通孔标准轨，单根长度可达1195mm，超过长度可通过拼接方式延伸。
