在数控机床、激光切割、重型注塑等设备中，直线导轨的承载能力与运行寿命直接影响加工精度和生产效率。汇川技术于2023年完成对韩国SBC Linear的收购，将SBR系列滚柱重载直线导轨纳入精密传动产品线。其中SBR-SL（标准细长滑块）与SBR-SLL（加长细长滑块）以方形直装、顶部沉头安装、无侧翼法兰的紧凑结构，成为长行程、高刚性、大弯矩工况下的常用选择。

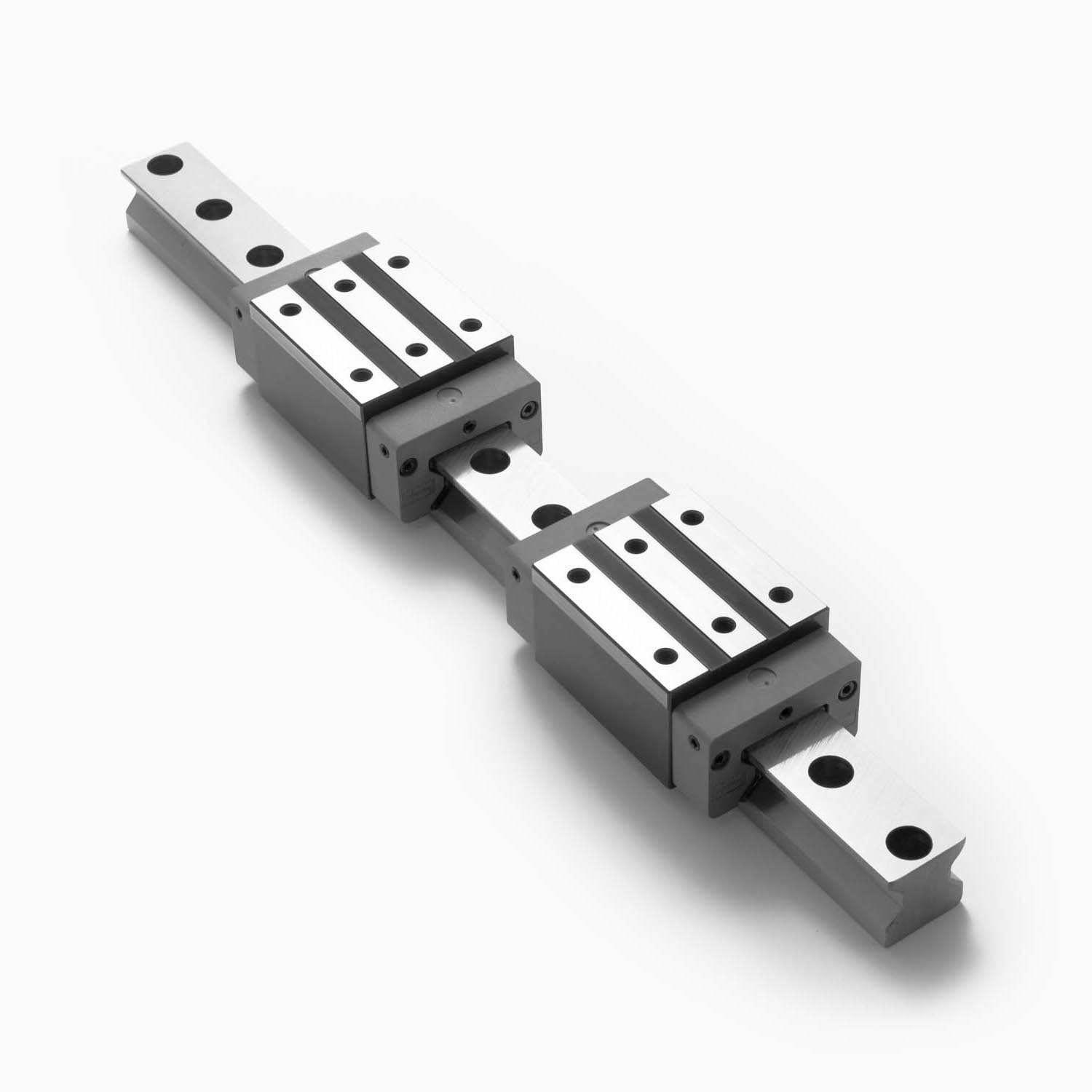

一、SBR-SL与SBR-SLL产品定位及核心区别
SBR系列属于汇川SBC滚柱重载直线导轨，滚动体采用圆柱滚柱（对比SBI滚珠系列，承载、刚性、寿命均有显著提升）。SL与SLL均为方形直装细长款式，区别于法兰型FL/FLL，安装宽度更紧凑。
SL标准细长滑块与SLL加长细长滑块对比
| 对比项目 | SBR-SL 标准细长 | SBR-SLL 加长细长 |
|---|---|---|
| 滑块长度 | 中等，通用重载 | 本体加长，滚柱接触长度增加 |
| 额定载荷 | 标准值 | 比同规格SL提升25%~40% |
| 适用场景 | 双轴平行产线、一般重载 | 高冲击、重切削、大悬臂设备 |
| 安装方式 | 顶部4颗沉头螺丝锁紧 | 顶部4颗沉头螺丝锁紧 |
| 侧向法兰 | 无 | 无 |
品牌归属：INOVANCE汇川（原韩国SBC Linear，1989年创立）。结构形式为DB背对背4列滚柱O型结构，覆盖规格包括SBR30/35/45/55 SL（标准）和SBR30/35/45/55 SLL（加长）。
二、DB背对背四列滚柱结构原理
SBR系列采用45°DB背对背排布，左右滚道背对背组合，这种结构在抗俯仰、偏转力矩方面表现突出，尤其适合悬伸负载与单边偏载工况。
滚柱与滚珠接触方式差异
| 对比维度 | 圆柱滚柱（SBR） | 滚珠（SBI） |
|---|---|---|
| 接触形式 | 线接触 | 点接触 |
| 接触面积 | 提升3~5倍 | 基准值 |
| 额定寿命 | 100km（10/3次方） | 50km（3次方） |
| 刚性表现 | 高 | 一般 |
滚柱保持架采用一体化线状限位设计，长高速运行时滚柱不易脱落，磨损均匀、噪音较低，适合数千米长行程往复运动。滚道曲面经哥特式优化处理，应力分散均匀，长期运行精度衰减幅度小。
三、关键性能参数与优势
1. 承载与寿命
滚柱导轨寿命计算公式为：L = (fH·fT·fC / fW × C / Pc)^(10/3) × 100。滚珠导轨为3次方，滚柱为10/3次方，重载条件下寿命衰减更缓慢。SLL加长款动载荷较同规格SL提升25%~40%，三轴容许静力矩同步提升，适合龙门与大型机床Z轴使用。
2. 高刚性与预载等级
DB背对背结构可抵抗Mpo俯仰、Mro滚动、Myo偏航三轴力矩。预载分为三档：
| 预载等级 | 说明 | 典型应用 |
|---|---|---|
| K3 重预载 | 消除振动、无间隙 | 加工中心、重型铣床 |
| K2 轻预载 | 适度预紧 | 单轴悬臂、精密磨床 |
| K1 标准 | 常规预紧 | 双轴平行自动化产线 |
预载在2.8倍预载载荷范围内刚度呈线性提升，无空程，定位重复精度保持稳定。
3. 长行程低摩擦与防尘润滑
摩擦系数稳定在0.003~0.005，长距离移动阻力几乎无增量。导轨单根长度可达4000mm，多根拼接可实现数米行程，拼接错位工艺降低接缝跳动，适用于激光切割机、大型三坐标测量设备。
防尘润滑可选配置如下：
| 配置项 | 说明 |
|---|---|
| 基础密封 | 两端端盖 + 底部密封 |
| DD双密封 / ZZ+刮片 | 升级防尘 |
| KK双密封+刮片 | 高粉尘环境 |
| DF微细粉尘专用 | 精细加工车间 |
| MF自动润滑模块 | 内置浸油棉，轻载工况32000km免注油 |
四、精度等级与规格参数表
精度等级划分
| 等级 | 高度H公差 | 宽度W2公差 | 适用设备 |
|---|---|---|---|
| N 普通级 | ±0.1mm | ±0.1mm | 普通自动化、木工机械 |
| H 高 级 | ±0.04mm | ±0.04mm | 注塑机、普通CNC车床 |
| P 精密级 | ±0.02mm | ±0.02mm | 加工中心、半导体检测、磨床 |

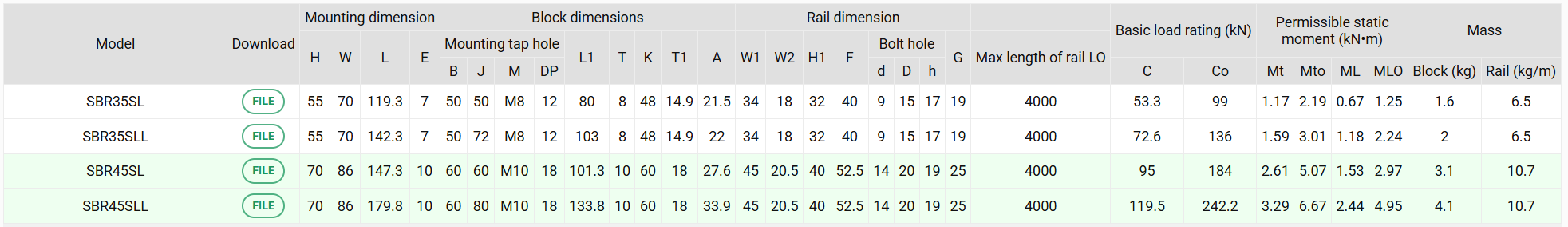

主流型号规格与载荷参数
| 型号 | 滑块类型 | 高度H(mm) | 额定动载荷C(kN) | 额定静载荷Co(kN) |
|---|---|---|---|---|
| SBR35 SL | 标准细长 | 55 | 84.7 | 147.9 |
| SBR35 SLL | 加长细长 | 55 | 115.3 | 214.5 |
| SBR55 SL | 标准细长 | 80 | 127.3 | 181.8 |
| SBR55 SLL | 加长细长 | 80 | 162.4 | 327.2 |
导轨配套类型包括标准顶部沉孔导轨与B底部锁固导轨，表面可选标准淬火或低温镀黑铬防腐，支持J多段拼接并标注拼接顺序，控制全长平行度误差。
五、订购编码规则与选型步骤
完整订购编码示例：SBR35SL-N-K2-P-MFZZ
| 编码段 | 含义 | 可选项 |
|---|---|---|
| SBR | 滚柱系列 | — |
| 35 | 导轨规格mm | 30/35/45/55 |
| SL/SLL | 滑块长短型 | SL 或 SLL |
| N | 油嘴位置 | N=侧面，无=正面 |
| K2 | 预载等级 | K1/K2/K3 |
| P | 精度等级 | N/H/P |
| MFZZ | 选配组合 | MF自动润滑+ZZ密封 |
选型核心步骤
第 一步：确认安装空间，宽度受限选SL/SLL直块，有侧向空间可选FL法兰型。
第二步：计算滑块等效载荷与三轴力矩，悬臂或冲击工况优先SLL加长款。
第三步：校核静安全系数，滚柱常规≥3，高频冲击工况≥6。
第四步：根据精度需求选N/H/P，切削机床标配K2或K3预载。
第五步：粉尘环境或长维护周期场景，选配MF自动润滑 + KK/DF防尘套件。
六、典型应用场景
数控重切削机床：龙门铣床、立式加工中心、镗床Z轴使用SLL加长款配合K3重预载，可有效抵抗切削冲击力。
大型激光与等离子切割设备：SL细长窄宽度结构可减少整机横向尺寸，多根拼接满足超长龙门行程需求。
重型注塑机与压铸机：开合模重载导向环节，持续冲击工况下滚柱导轨静安全系数可达3以上，冲击工况≥6。
大型三坐标与精密检测平台：选用P级精度配合MF长效润滑模块，保障长期运行精度稳定。
工程机械与石材/玻璃加工设备：高静安全系数与长寿命特性，适合连续高负荷作业环境。
七、安装与使用注意事项
安装基准：滑块与导轨单侧基准肩贴合，双轴平行度、高度公差按样本控制，K3预载公差要求较高。
螺栓紧固：按材质规定扭矩分步锁紧，先预紧再满扭矩，避免导轨变形导致精度损失。
润滑规范：初次注油需填满滑块油腔，后续补加50%容积即可；MF润滑款定期更换润滑棉。
环境限制：标准款适用温度≤80℃，高于100℃需定制高温改性导轨。
特别提醒：禁止自行拆解滑块端盖，滚柱脱落会直接损伤滚道精度，影响设备运行。
八、产品核心优势归纳
① 滚柱线接触结构：同尺寸下承载、刚性、寿命显著高于滚珠SBI导轨，重切削场景适用。
② SL细长直块设计：整机宽度紧凑，适配窄机身龙门与长行程设备；SLL加长款进一步提升弯矩承载能力。
③ DB背对背结构：抗悬臂与单边偏载能力突出，机床Z轴与龙门横梁常用结构形式。
④ 汇川国产化服务体系：收购后国内现货供应、技术选型与售后维保一体化，可替代进口滚柱导轨，在成本与交期方面具有明显优势。
⑤ 全模块化选配：预载、精度、防尘、润滑、表面防腐均可按需组合，覆盖全行业重载精密设备需求。
