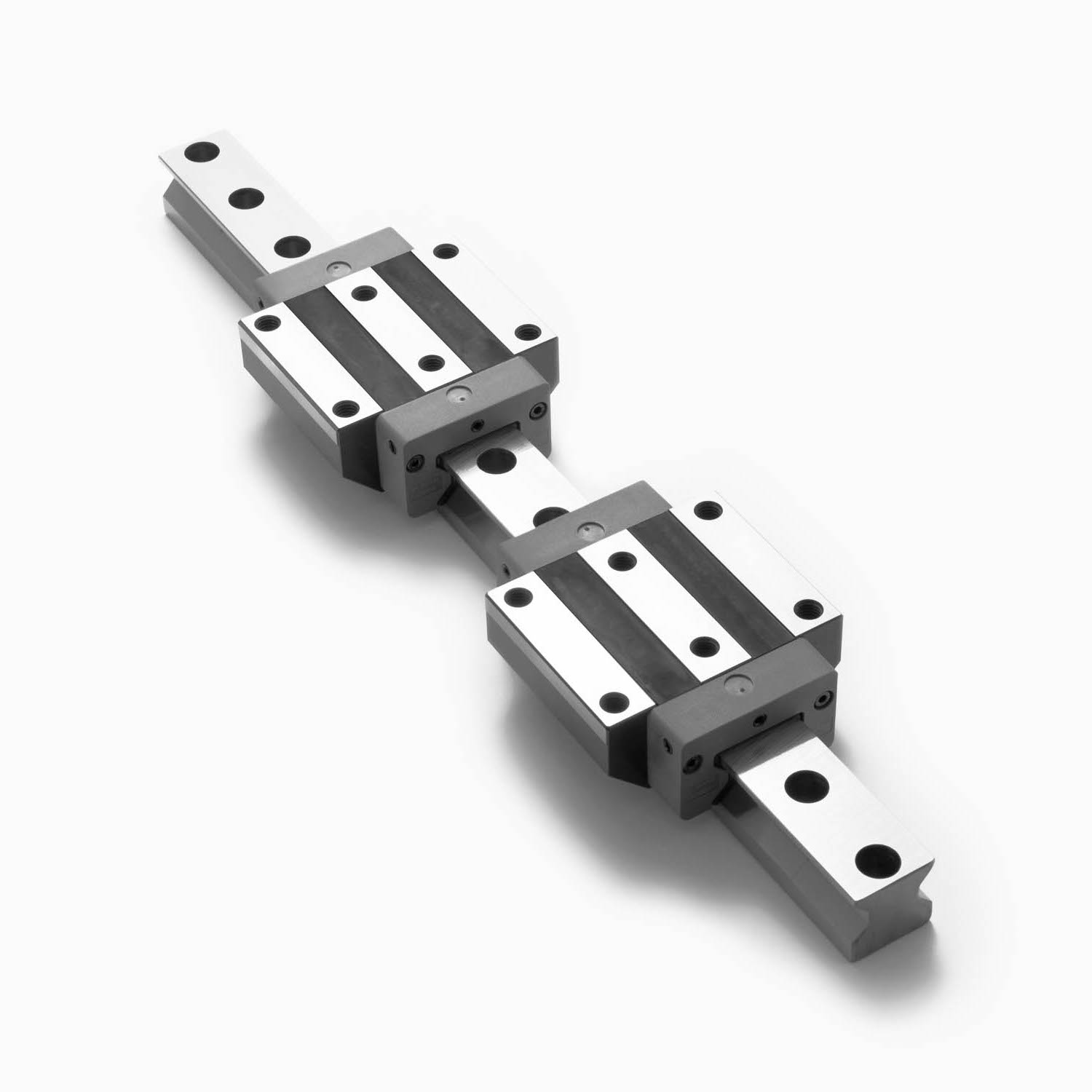

SBR-FL/FLL是汇川收购韩国SBC后旗下SBR滚柱系列的法兰安装型滑块，属于DB背对背4列滚柱结构的重载高刚性直线导向元件。该系列适配SBR系列滚柱导轨，面向重切削机床、重型自动化等高载荷、高刚性需求设备而开发。本文从产品定位、核心结构、性能参数、外形尺寸、防尘润滑、应用场景、订货规则及安装要点等维度进行系统梳理，为设备选型提供参考依据。
一、产品基础定位与系列区分
SBR系列滚柱导轨涵盖30、35、45、55四大规格，其中具备法兰款的型号集中在这四个规格段。FL与FLL两种法兰形式在结构长度和承载能力上存在明显差异，用户可根据工况需求合理选择。
1. SBR-FL 标准法兰滑块
SBR-FL为标准长度法兰滑块，适用于通用重载工况，涵盖常规载荷与标准行程需求。其法兰安装耳左右对称伸出，贯穿式沉头孔支持底部或侧面锁附，安装方式灵活。
2. SBR-FLL 加长重载法兰滑块
SBR-FLL为加长型法兰滑块，滚动体接触长度更长，额定动载荷与静载荷、容许静力矩均有显著提升，适用于超重载、大冲击、长寿命要求的设备场景。
3. 覆盖规格一览
| 导轨规格 | 标准法兰型号 | 加长法兰型号 | 适用工况 |
| 30mm | SBR30-FL | SBR30-FLL | 中型重载自动化 |
| 35mm | SBR35-FL | SBR35-FLL | 通用数控加工 |
| 45mm | SBR45-FL | SBR45-FLL | 龙门加工中心 |
| 55mm | SBR55-FL | SBR55-FLL | 重型镗床/磨床 |
二、核心结构技术解析
1. DB背对背45°接触架构
SBR全线滚柱采用DB（O型背对背）4列滚柱结构，与SBI滚珠DF面对面架构形成区分。两列滚柱呈背向45°排布，抗俯仰与偏转力矩能力明显优于滚珠导轨。滚柱线接触替代滚珠点接触，接触面积提升3至5倍，刚性、承载、抗冲击性能**高于同尺寸滚珠导轨。四向等承载设计使上下左右径向与横向载荷均衡分布，机床悬伸及偏载工况下稳定性突出。
2. 法兰安装结构特点
法兰型滑块左右两侧伸出安装耳，配备贯穿式沉头安装孔，具备底部与侧面双向安装兼容能力：
倒装方式：工作台底面锁附，适合滑台类结构；正装方式：正面法兰锁附，适合立式设备与横梁结构。法兰加宽支撑面提升抗扭转与抗倾覆刚度，重切削震动环境下不易松动。多滑块并排安装时法兰定位基准统一，双轴平行度易于**，降低装配调试难度。
3. 滚柱循环与导轨工艺
SBC采用封闭式滚柱回流结构，合金保持架隔离滚柱避免相互摩擦，实现低噪音、低发热运行。滚柱端面经曲面优化处理，运行顺滑无卡滞，高速重载下温升可控。导轨滚道采用HRC58至62整体感应淬火，硬度系数fH=1，额定载荷长期无衰减。
三、核心性能参数
1. 载荷与寿命
滚柱寿命计算公式：L = (fH·fT·fC / fW · C / PC)^(10/3) × 100（km）。滚珠导轨额定寿命基准为50km，SBR滚柱基准寿命为100km，同等载荷条件下寿命提升明显。FLL加长款相比同规格FL，额定动载荷C提升30%至50%，容许静力矩Mro/Mpo/Myo提升40%以上，适合24小时连续重型加工场景。静安全系数建议：重载冲击场景≥6，普通机床≥4，高于滚珠导轨常规1.5至3的要求。
2. 预载等级与适用场景
| 预载等级 | 载荷特征 | 适用设备 | 推荐理由 |
| K1 标准预载 | 载荷稳定 | 通用数控铣床、注塑机 | 双轴平行使用，性价比高 |
| K2 轻预载 | 存在悬伸偏载 | 龙门加工中心、磨床 | 中等精度需求场合 |
| K3 重预载 | 重切削强震动 | 五轴加工中心、重型镗床 | 超高刚性需求，SBR全规格支持 |
3. 精度等级
| 精度等级 | 平行度公差 | 尺寸公差(H/W2) | 适用设备 |
| P 精密级 | *小 | ±0.02mm | 半导体机床、模具高速机 |
| H*** | 较小 | ±0.02mm | 加工中心、雕铣机 |
| N 普通级 | 常规 | ±0.03mm | 重型自动化、冲压、木工 |
尺寸精度补充：P级与H级多滑块高度互差仅0.007mm，长期运行精度保持性良好。
4. 摩擦特性
滚柱线接触摩擦系数稳定在0.003至0.004区间，启动阻力低，低速运行无爬行现象。重载工况下摩擦波动远小于滚珠导轨，进给匀速性表现良好。
四、外形尺寸与润滑防尘选配

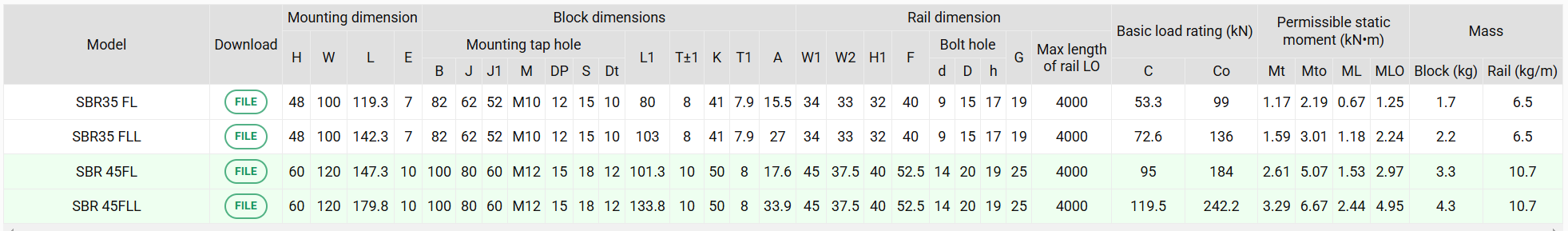

1. FL与FLL外形差异
FL标准款高度H更低，法兰侧向安装结构使整机厚度紧凑，有助于设备轻量化设计。FLL加长款油脂存储量提升40%，维护周期更长。油嘴标配正面，可定制侧面N型油嘴适配狭小安装空间。
2. 防尘密封选项
| 后缀标识 | 密封类型 | 适用环境 |
| E/P + E/S（标配） | 端盖+密封 | 常规工业环境 |
| ZZ | 密封+金属刮片 | 铁屑粗粉尘机床 |
| DF | 微细粉尘密封 | 石墨加工、陶瓷研磨 |
| KK | 双密封+刮片 | 重切削恶劣工况 |
3. 润滑系统
标准油嘴分M4、M6、PT1/8规格，适配15至65型号。MF自动润滑器内置浸润油脂块持续供油，轻载工况下可达32000km免补油。推荐润滑脂：Shell Gadus S2 V220，重载高温场景适用。
五、典型应用行业
SBR-FL/FLL法兰滚柱滑块面向重型高刚性场景，广泛应用于以下领域：
金属切削机床：立式加工中心、龙门加工中心、重型铣床、镗床、磨床、数控车床；
注塑成型设备：大型注塑机开合模机构与顶出轴，承受高冲击载荷；
重型自动化：冲压送料线、大型桁架机械手、石材与玻璃加工机；
特种设备：重型检测平台、新能源电池辊压设备、重载搬运机器人。
六、订货型号编码规则
订货型号由多段代码组合而成，示例：SBR35-FLL-K2-P-N-DFZZ
| 代码段 | 含义 | 示例 |
| SBR | 滚柱导轨系列 | SBR |
| 35 | 导轨规格35mm | 35 |
| FLL | 加长法兰（FL=标准法兰） | FLL |
| K2 | 预紧等级 | K2 |
| P | 精度等级 | P |
| N | 侧面油嘴（无N=正面油嘴） | N |
| DFZZ | 防尘密封选配 | DFZZ |
七、相比其他滑块的结构差异
对比SBR-SL四方滑块：法兰款倒装安装能力突出，设备底部锁附空间不受限，适合滑台紧凑结构。
对比SBI-FL滚珠法兰：滚柱结构在刚性、承载、抗冲击与寿命方面均有明显优势，更适合重切削应用。
对比其他品牌滚柱导轨：汇川SBC拥有完善的本土售后体系，全规格现货供应，热处理与测试体系对标欧美主流品牌，海外30余个国家应用验证稳定性。
八、安装注意要点
双轴安装需控制平行度与高度公差，K3重预载机型公差需收紧30%。导轨基准面贴合肩高与圆角应严格遵循样本尺寸，避免干涉导致刚性下降。法兰螺栓按标准扭矩分次对角锁紧，防止滑块扭曲与滚柱偏载磨损。高温环境（超过80℃）应选用高温专用滑块，并搭配温度补偿系数fT进行寿命校核。
以上为SBR-FL/FLL滚轮法兰型滚柱直线滑块的系统介绍，涵盖结构、参数、选型、应用与安装全链路信息，可作为设备设计与采购选型的参考依据。
