SBI-SV是汇川2023年全资收购韩国SBC LINEAR后，在SBI滚珠导轨系列下推出的无法兰超短修身四方滑块。该型号仅覆盖15、20、25三种小规格，定位为紧凑型轻载直线运动部件，专门为安装空间高度受限的设备而设计开发。SV全称Slim Super Short，意为修身超短四方型，无侧向法兰结构，滑块总长大幅缩短，是SBI系列中体积较小的四方标准滑块型号。
一、SBI-SV产品核心定义与背景
SBI-SV滑块采用无侧向法兰四方本体设计，仅通过顶部4颗沉头螺丝完成锁附安装。与标准SL滑块相比，横向宽度更窄，侧边安装空间可节省30%以上；滑块总长度缩短20%~30%，适合狭小模组与多轴密集布局场合。
该滑块配套SBI标准15/20/25导轨使用，与FV短法兰滑块、SL标准滑块导轨完全通用互换，设备改型替换时无需更换滑轨，降低了工程变更成本。
二、滚珠承载结构与工作原理
1. DF 45°四点圆弧槽结构
SBI-SV内部采用4列钢球正面DF面对面排布，接触角为45度，可实现径向、逆径向、横向四向等载荷。无论水平、垂直还是倾斜安装姿态，受力均保持均衡状态。
圆弧沟槽具备较大的弹性变形量，误差吸收能力强，装配基面存在微小偏差时可自动补偿，运行过程顺滑无卡顿。一体化端盖配合滚珠回流器形成低噪音循环结构，高速往复运动时无滚珠撞击异响。
2. 修身短体结构要点
无法兰四方本体：仅顶部4颗沉头螺丝安装，无两侧突出法兰，横向宽度更窄。
超短总长：相比同规格SL标准滑块缩短20%~30%，设备狭小模组、多轴密集布局场合的合适选择。
侧面标准油嘴：标配侧面M4/M6/PT1/8油嘴，狭小空间方便油路布置，支持加装MF自动润滑配件。
密封配置：全系列标配前后端密封加底部防尘密封，可升级DD双密封、ZZ刮片、DF超细粉尘密封套件。
三、SBI-SV规格参数表

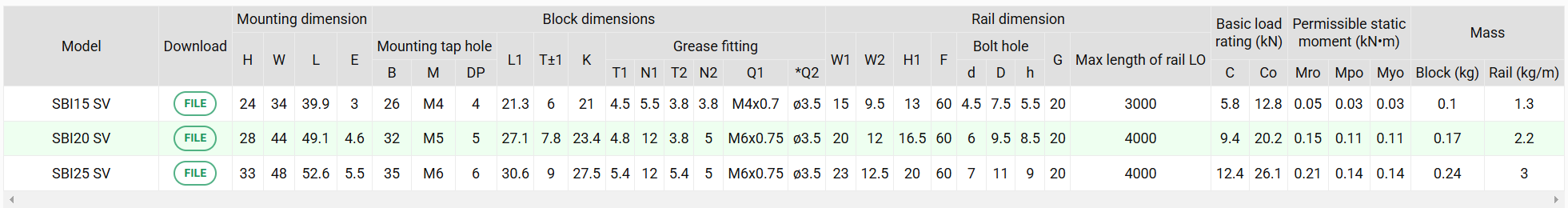

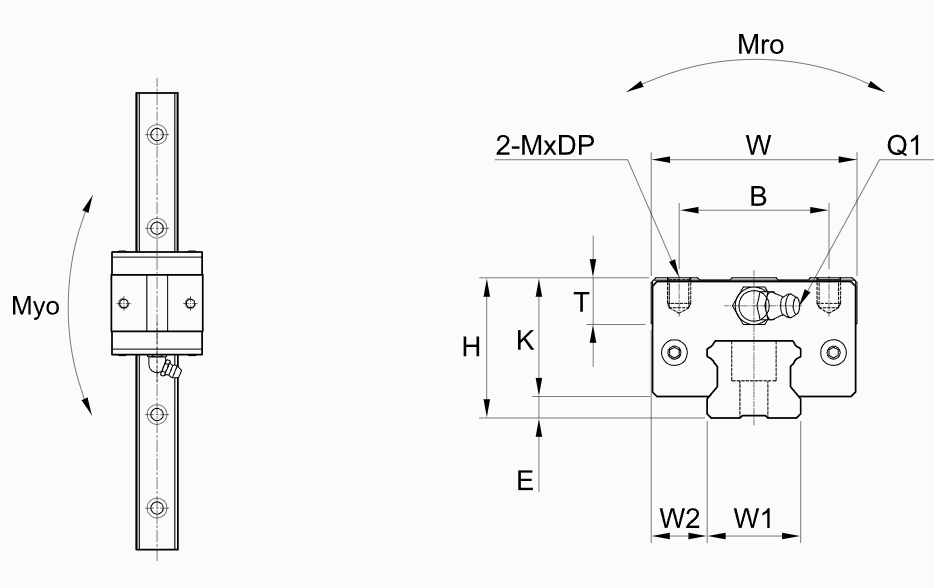

1. 外形尺寸与载荷参数
| 型号 | 总高H(mm) | 总宽W(mm) | 滑块总长L(mm) | 安装沉孔 | 油嘴规格 | 额定动载荷C(kN) | 额定静载荷C₀(kN) |
| SBI15SV | 24 | 47 | 39.9 | M4 | M4×0.7 | 5.8 | 12.8 |
| SBI20SV | 28 | 63 | 49.1 | M6 | M6×0.75 | 9.4 | 20.2 |
| SBI25SV | 33 | 70 | 52.6 | M8 | M6×0.75 | 12.4 | 26.1 |
2. 力矩承载参数
| 型号 | Mro(kN·m) | Mpo(kN·m) | Myo(kN·m) |
| SBI15SV | 0.05 | 0.03 | 0.03 |
| SBI20SV | 0.12 | 0.10 | 0.10 |
| SBI25SV | 0.19 | 0.17 | 0.17 |
3. 预载等级与精度等级
预载等级可选：
K0：微间隙，适用于轻载低速低成本场景；
K1：标准预载，双轨并行通用，为常用等级；
SBI15SV不提供K2/K3重预载，SBI20SV和SBI25SV可选K2轻预载，均不提供K3重预载。
精度等级：N（普通级）、H（精密级）、P（超高精密级），可适配自动化设备、检测设备等不同定位需求。
四、SBI-SV核心产品优势
空间利用率高：短款修身四方无法兰设计，高度、长度、宽度三向紧凑，适合小型模组、多滑块密集排布、狭小腔体设备使用。
通用互换性强：配套SBI标准15/20/25导轨，与FV短法兰、SL标准滑块导轨完全通用，设备改型无需更换滑轨。
维护简便成本低：滑块体积小，润滑油脂容积小，保养注油周期较长；标准密封件通用性强，备件成本更低。
多防尘润滑可选：支持MF自动润滑组件，轻载工况理论行程可达32000km以上；另有刮片、双层密封、DF防尘可选，可适配粉尘、干燥等轻度恶劣环境。
全姿态稳定运行：45度四列DF结构，垂直壁挂、倾斜安装均保持同等刚度，小型升降、倾斜输送机构适配性好。
五、适用场景与不适用场景
推荐应用行业与设备
轻型自动化：小型输送线、微型移栽模组、包装小型滑台、分拣微型机构；
电子半导体：PCB小型检测平台、芯片分选微型轴、小型焊线辅助机构；
办公与轻机械：小型雕刻机、3D打印机Z轴、实验室检测仪器；
机器人辅助：小型机器人末端伸缩滑轨、AGV微型导向单元。
不建议使用的场合
重型切削机床、高冲击冲压设备、大偏载单滑块机构。当载荷超出SV额定承载范围时，建议选用SL加长型或FL法兰型滑块。
六、SBI-SV同系列滑块对比
| 型号 | 外形特征 | 核心定位 | 空间需求 | 承载能力 |
| SBI-SV | 无法兰超短四方 | 紧凑型轻载 | 小 | 低（短滚珠循环） |
| SBI-FV | 短法兰型 | 短行程侧向安装 | 中等 | 低 |
| SBI-SL | 标准四方 | 通用平衡型 | 中等 | 中 |
| SBI-FL | 标准法兰 | 抗偏载立式安装 | 大 | 中高 |
七、订购型号编码规则
滑块单*订货格式：SBIXX-SV-N-选项-预载
示例：SBI20SV-N-MF-K1
含义：SBI20代表导轨规格20型，SV代表短款修身无法兰滑块，N代表侧面油嘴（无N为正面油嘴），MF代表自动润滑配件，K1代表标准预载。
组合订货格式（导轨+滑块）：SBI20SV-2-1000L-P-K1-II
含义：2个20SV滑块，导轨长度1000mm，P精密级，K1预载，双轨配置。
八、安装与使用注意事项
安装方式：滑块顶部4颗沉头螺栓垂直锁紧，仅顶面受力，侧面无安装位。双轨装配时需控制两轴平行度与高度公差，具体参考产品手册公差表。
润滑要求：初次注油需填满腔体，后续加注50%容积油脂，推荐使用ISO VG68导轨油或Shell S2润滑脂。
安全系数选型：常规轻载取1.0~1.5，轻微震动场合取2.0以上。
温度限制：标准款工作温度不超过80℃，高温工况需定制高温涂层滑块。
九、总结
SBI-SV作为汇川SBC LINEAR旗下SBI系列中体积较小的四方滑块，凭借无法兰超短修身结构、45度四列DF滚珠承载、四向等载能力以及丰富的密封润滑选配方案，在小型自动化、电子半导体、3D打印等空间受限应用场景中表现出良好的适配性。选型时需结合载荷、精度、行程与环境条件综合考量，合理搭配预载等级与密封方案，可有效延长使用寿命并降低维护频次。
