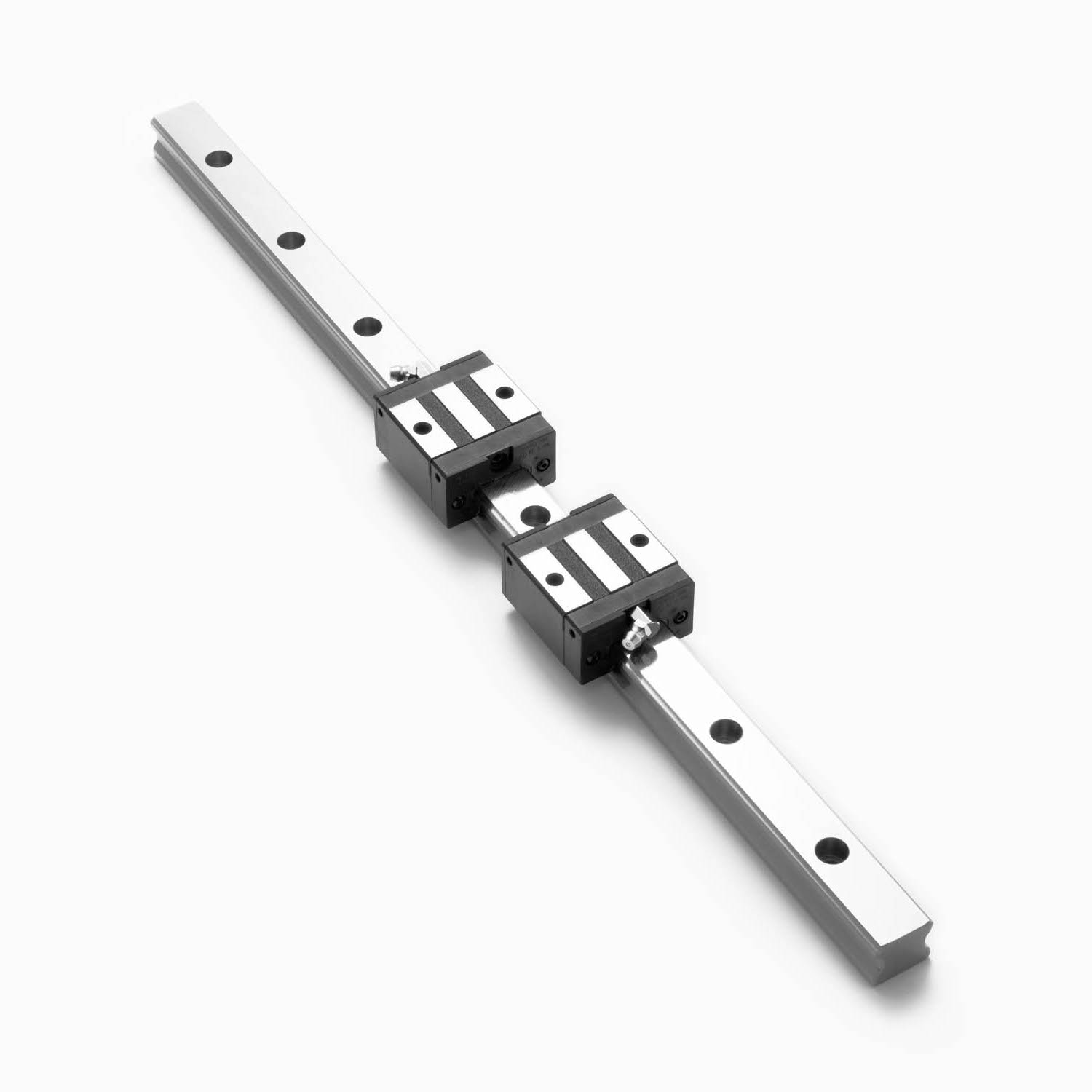

SBI-FV是汇川于2023年纳入旗下的韩国SBC精密直线传动系列中的紧凑型短法兰滚珠滑块，归属SBI四列DF滚珠导轨体系，采用圆弧形45°两点接触、面对面DF结构。该型号仅覆盖15、20、25三种小规格，面向狭小安装空间与短行程高速轻载工况，在3C电子、包装分拣、光学检测等领域应用广泛。
一、SBI-FV产品定位与核心定义
FV全称为Super Short Flange，即短法兰型。与同系列FL标准法兰滑块相比，SBI-FV在长度与高度上均有明显缩减，整体体积更小，适合对模组厚度和壳体空间有明确限制的设备设计。
归属体系：SBI四列DF滚珠导轨（圆弧哥特拱槽·45°钢球接触·面对面DF排列），四向均等承载，误差吸收能力良好，运行平稳低噪。
二、核心结构与技术原理
1. 滚动接触结构
SBI-FV采用标准四列DF面对面圆弧哥特拱槽设计，钢球以45°角接触导轨，具备以下结构特征：
· 双向法兰安装耳：滑块左右两侧各预留安装孔，可横向锁附工作台；
· 底部下沉薄型设计：整机高度低于标准法兰滑块；
· 滚珠无限循环回流器+上下保持架：防止钢球脱落；
· 标配前后主密封+底部防尘，可选配MF自动润滑、DF微细防尘、刮片ZZ等附件。

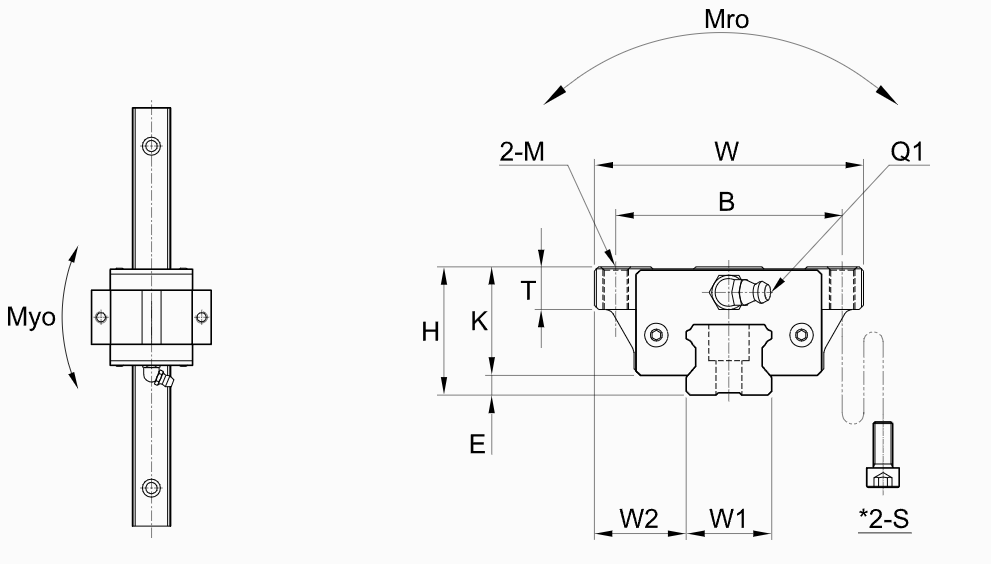

2. 安装孔设计特点
SBI-FV的安装孔布局区别于其他型号，支持多种装配方式：
· 侧向法兰2颗主固定孔（2-M）：左右法兰各1个螺纹孔，横向锁附；
· 底部2颗沉头安装孔（2-S）：支持立式与卧式双向安装；
· 油嘴标准前置，支持侧面N型油嘴定制，适配狭窄侧边供油空间。
3. 预载与精度体系
SBI-FV提供三档预载等级（无K3重预载）：
| 预载等级 | 说明 | 适用场景 |
| K0 | 微间隙，阻力低 | 高速轻载工况 |
| K1 | 标准预载（Max 0.02C） | 通用自动化设备 |
| K2 | 轻预载（0.04~0.06C） | 高精度定位场景 |
精度等级分为N普通、H高精密、P超精密三档。高度H、宽度W2尺寸公差与平行度符合SBI全系标准，短滑块刚性稳定，微小行程定位表现良好。
三、SBI-FV规格尺寸与载荷参数

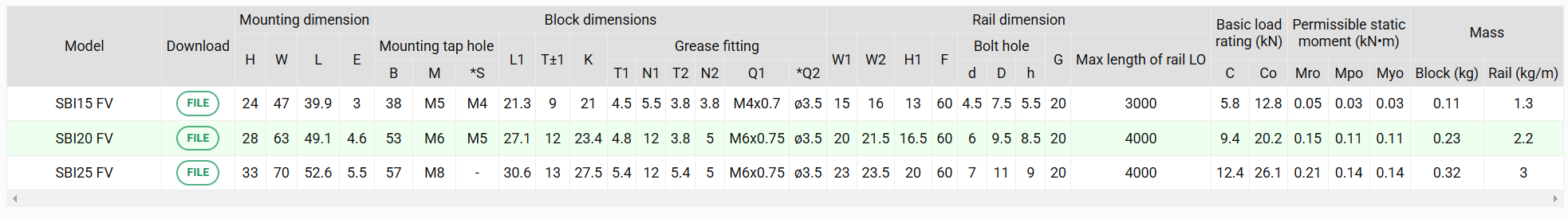

SBI-FV涵盖SBI15FV、SBI20FV、SBI25FV三种型号，核心外形参数如下：
| 型号 | 总高H(mm) | 总宽W(mm) | 滑块总长L(mm) | 法兰安装距B(mm) | 底部螺丝 | 正面油嘴规格 |
| SBI15FV | 24 | 47 | 39.9 | 38 | M4 | M4×0.7 |
| SBI20FV | 28 | 63 | 49.1 | 53 | M5 | M6×0.75 |
| SBI25FV | 33 | 70 | 52.6 | 57 | M6 | M6×0.75 |
| 型号 | 动载荷C(kN) | 静载荷C₀(kN) | 容许静力矩 |
| SBI15FV | 5.8 | 12.8 | Mro/Mpo/Myo |
| SBI20FV | 12.4 | 26.1 | Mro/Mpo/Myo |
| SBI25FV | 19.1 | 40.0 | Mro/Mpo/Myo |
三向容许静力矩支持小幅翻转与悬臂轻载工况，适用范围较广。
四、SBI-FV核心产品优势
· 紧凑省空间：同宽度法兰中长度短、高度低，设备壳体与模组厚度受限场景优先选用，相较SL四方滑块、FL标准法兰节省约20%~35%占用空间；
· 双向法兰+底部双重安装：侧法兰锁附抗倾覆力矩更强，立式壁挂、侧挂模组不易偏移；底部沉孔正装，一台滑块兼容多种装配结构；
· 高速低摩擦低噪音：DF四点圆弧接触，负载比0.1时摩擦系数约0.003，短行程往复速度可达1.5m/s，适合分拣、贴片小型模组；
· 丰富防尘润滑选配：MF自动润滑模块可延长行程寿命5~10倍，轻载条件下可达32000km免频繁注油；DF微细防尘适合粉尘车间；ZZ刮片适合金属碎屑环境；表面可选低温镀黑铬提升防锈耐磨；
· 成熟测试体系：沿用SBC全套材料热处理（HRC58~62高硬度导轨钢）、寿命仿真与噪声刚性检测，汇川国产化交付，交期与售后有保障。
五、适用行业与典型设备
SBI-FV适用于以下场景特征：安装空间狭小、模组薄型化、短行程高频往复、轻载高精度定位、卧式平台或立式壁挂或悬臂小型滑台。
| 行业 | 典型设备 |
| 3C电子 | 小型贴片机、PCB分板机、芯片分选、焊线机Y/Z轴 |
| 包装分拣 | 小型打包机、物料分拣滑台、标签模组 |
| 检测设备 | 光学检测仪、微型视觉位移平台 |
| 自动化非标 | 小型移栽机械手、工装治具滑台 |
| 小型设备 | 小型雕刻机、点胶机、喷墨设备 |
六、选型规则与型号编码
完整型号编码示例：SBI20FV-N-K2-P-DD-MF
| 字段 | 含义 | 可选值 |
| SBI | 滚珠导轨系列 | 固定 |
| 20 | 导轨规格 | 15 / 20 / 25 |
| FV | 短法兰滑块型式 | 固定 |
| N | 侧面油嘴（无N=正面油嘴） | N / 空 |
| K2 | 预紧等级 | K0 / K1 / K2 |
| P | 精度等级 | N / H / P |
| DD | 双密封防尘 | DD / D / 空 |
| MF | 内置自动润滑模块 | MF / 空 |
导轨匹配：适配SBI标准顶部锁导轨与底部锁紧B型导轨，标准单根长度可达3000mm，超长可对接使用，对接处设有对位标记保障直线度。
七、润滑、防尘与安装要点
润滑规范
· 滑块油脂容积较小（15FV约0.8cm³），初次注满为满容积，后续维护加注50%；
· 轻载≤0.15C条件下，润滑脂建议每100km保养一次；
· 选配MF润滑块可延长保养周期3~10倍。
安装注意事项
· 双轴平行度与高度公差需严格按样本控制，短滑块对装配平面度较为敏感；
· 法兰与底部螺栓按标准扭矩分次锁紧，避免滑块扭曲或预紧失效；
· 狭小立式安装优先使用侧法兰锁固，提升抗倾覆安全系数；
· 高粉尘环境建议搭配DF微细防尘+刮片KK全套防尘方案。
八、同系列滑块对比（FV vs FL vs SV）
| 型号 | 类型 | 高度 | 长度 | 安装方式 | 适用场景 |
| FV | 短法兰 | 低 | 短 | 侧法兰+底部双向 | 薄型狭小、短行程高速 |
| FL | 标准法兰 | 中等 | 标准 | 侧法兰 | 常规机床、中型自动化 |
| SV | 短四方 | 中等 | 短 | 底部锁附 | 轻载简易滑台 |
九、产品价值总结
汇川SBC SBI-FV短法兰滑块面向薄型紧凑型直线运动需求，继承韩国SBC成熟滚珠导轨在刚性、低噪、长寿命方面的技术积累，同时依托汇川国内供应链体系，可与伺服电机、丝杠等部件成套配套交付。对于小型精密自动化设备的轻量化、小型化设计而言，SBI-FV是值得关注的传动部件选择。
如需获取SBI-FV详细样本、选型手册或询价，可通过我司官方渠道联系获取支持。
