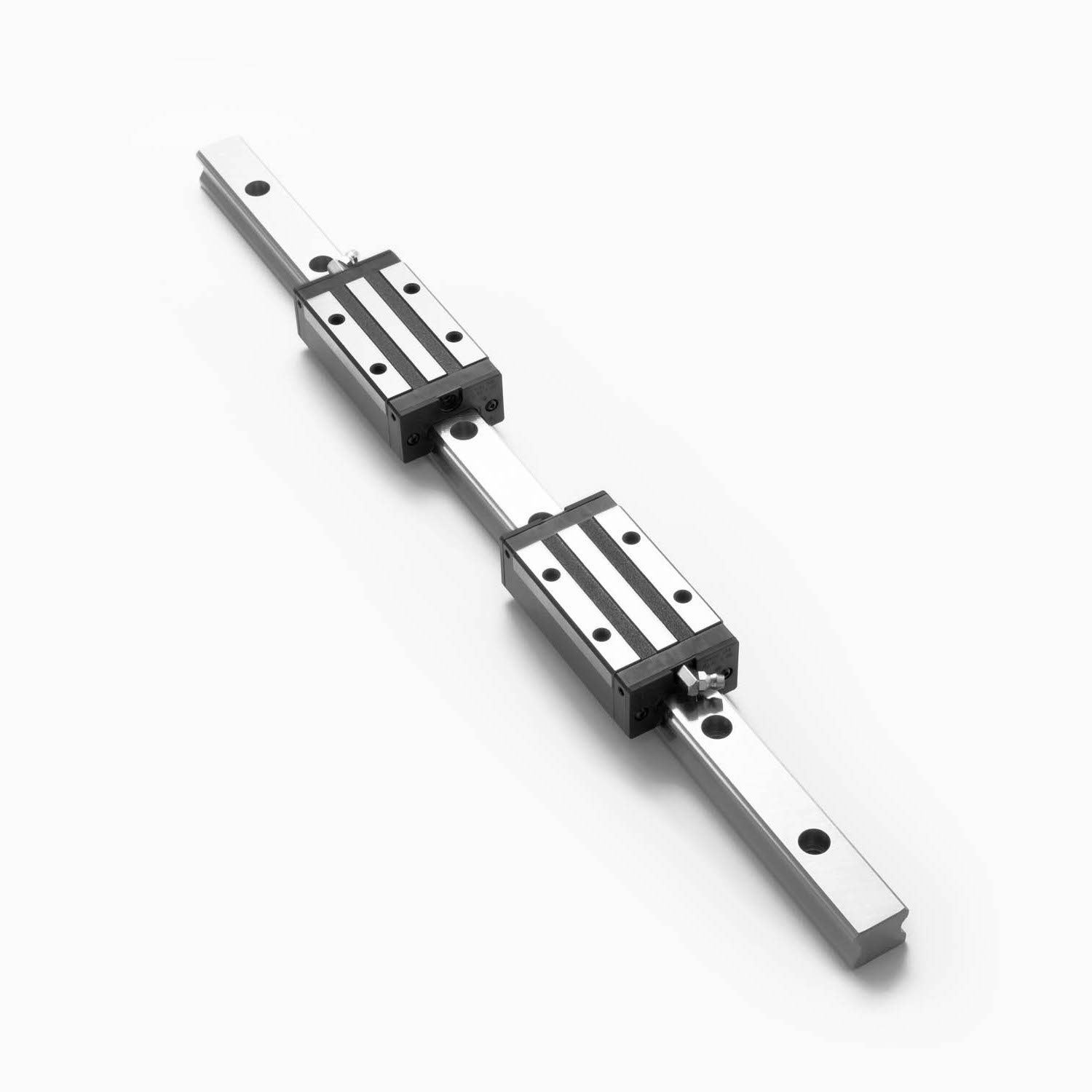

汇川SBC SBI-CLS、SBI-CL、SBI-CLL 属于四列滚珠紧凑型薄型直线滑块，是汇川2023年收购韩国SBC后导入国内的精密直线传动产品。该系列主打超薄高度、窄幅安装、四向等承载，专为设备内部狭小安装空间设计，适用于半导体、轻型自动化、精密检测等紧凑型模组。
一、产品定位与型号后缀说明
SBI-CLS/CL/CLL 与标准SBI-SL宽幅滑块的核心区别在于：厚度保持一致但宽度大幅收窄，横向安装空间可节省15%~22%，适配轻量化紧凑自动化设备。
三种型号后缀对应不同滑块长度与承载能力：
| 型号后缀 | 名称含义 | 适用场景 |
| CLS | 短款紧凑滑块，长度较短 | 小行程、轻载荷工况 |
| CL | 标准紧凑滑块，尺寸均衡 | 通用主流场景 |
| CLL | 加长紧凑滑块，滚珠列更多 | 高承载、大悬伸工况 |
适配导轨规格：仅适配SBI标准滚珠导轨，可用规格为20mm、25mm两种（15mm及30mm以上无CL系列），单根导轨长度可达4000mm，超长可拼接使用。
二、核心结构与技术原理
1. 45°圆弧DF四点接触结构
采用四列钢球、圆弧形沟槽面对面DF布局，上下左右四个方向额定载荷均等。沟槽具备弹性变形能力，安装存在平行度或高度误差时可自动补偿，运行摩擦系数低至约0.002，动作顺滑稳定。
2. 一体式滚珠循环模组
回流管、端盖、保持架一体化注塑成型，上下配备不锈钢滚珠保持板，拆卸滑块时钢球不会散落。循环通道弧度经过优化，运行噪音低于标准滑块，高速往复运行无卡滞。
3. 超薄紧凑本体设计
相比同规格SBI-SL标准滑块，高度H保持一致，宽度W大幅收窄，设备横向安装空间可节省15%~22%。顶部、底部均设有双面安装沉孔，支持正装与倒装两种装配方式。
4. 润滑与防尘基座
标配正面直油嘴（M4×0.7P），可选侧面油嘴（订购后缀N）。基础配置前后双密封盖E/P+E/S，并支持DF微粉尘密封、ZZ金属刮片、KK双重防尘等多级别选配，还可加装MF长效自润滑模块。
三、SBI20/SBI25 核心规格尺寸与载荷对比
1. SBI20系列外形尺寸（导轨宽20mm）

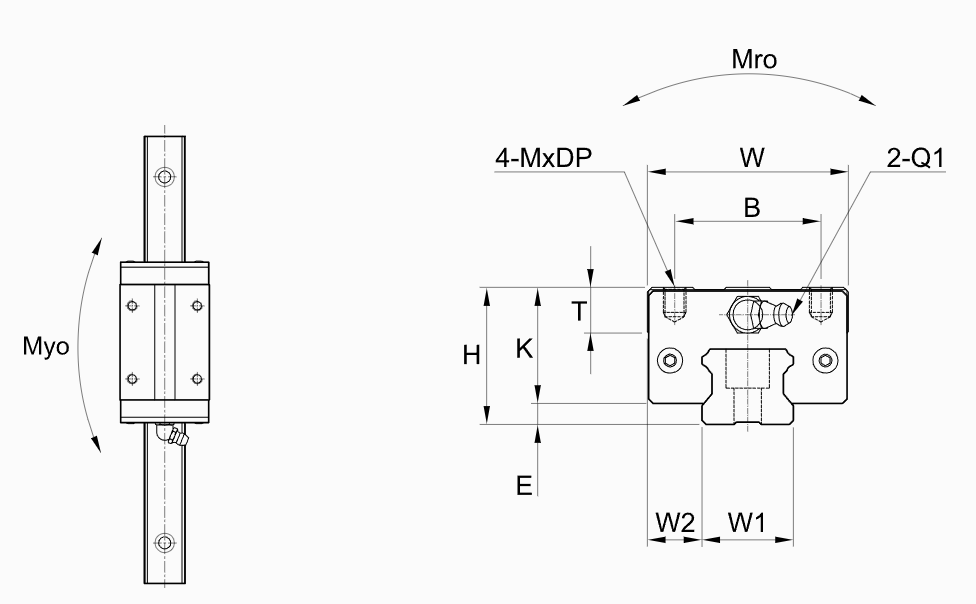

| 型号 | 宽度W(mm) | 高度H(mm) | 长度L(mm) | 核心特点 |
| SBI20CLS | 44 | 28 | 73.8 | 短款轻量、小行程轻载 |
| SBI20CL | 44 | 28 | 78.8 | 标准长度、通用平衡 |
| SBI20CLL | 44 | 28 | 96.4 | 加长滚珠列、载荷提升 |
SBI25系列：统一高度33mm、宽度48mm，仅滑块长度区分承载能力。
2. 动载、静载与容许静力矩参数（单位：kN / kN·m）

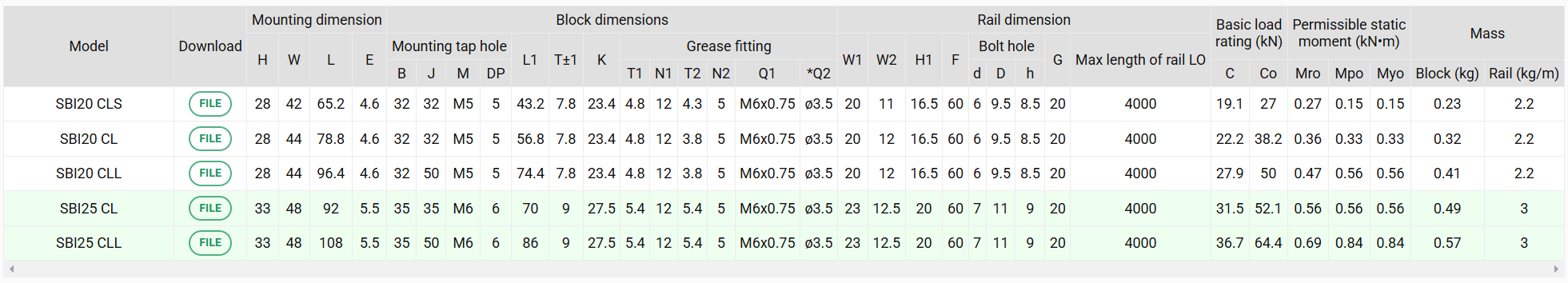

| 型号 | 动载C | 静载Co | Mro | Mpo | Myo |
| SBI20CLS | 19.1 | 27.0 | 0.27 | 0.15 | 0.15 |
| SBI20CL | 22.2 | 38.2 | 0.36 | 0.33 | 0.33 |
| SBI20CLL | 27.9 | 50.0 | 0.47 | 0.56 | 0.56 |
| SBI25CL | 31.5 | 52.1 | — | — | — |
| SBI25CLL | 36.7 | 64.4 | — | — | — |
四、精度等级与预载配置
1. 精度等级（与SBI全系列通用）
| 等级 | 名称 | 高度公差 | 适用设备 |
| N | 普通级 | ±0.1mm | 通用输送、轻型自动化 |
| H | 高 级 | ±0.04mm | 检测设备、小型加工机 |
| P | 精密级 | ±0.02mm | 半导体、贴片机、精密检测 |
2. 预载等级选择
| 预载代码 | 说明 | 适用场景 |
| K0 | 微间隙 | 低速轻载、低成本输送 |
| K1 | 标准预载 | 双轨平行设备，通用 |
| K2 | 轻预载 | 单轴、悬伸偏载、高精度需求 |
注意：CL系列不提供K3重预载选项。如需重切削高刚性，建议选用SBR滚柱导轨或SBI-SL加长款滑块。
五、润滑方式与防尘选配方案
1. 润滑系统
CL系列滑块容积较小，初次注油需填充满容积，日常维护加注50%。可选配MF自动润滑模块（MF/MFDD/MFZZ），浸渍润滑脂持续供油，轻载工况理论行程可达32000km，减少约90%人工注油频次。
油嘴规格：20/25型号统一采用M4×0.7P直嘴或侧嘴连接器，标准为正面直油嘴，侧面油嘴需订购时加后缀N。
2. 防尘选配代码
| 代码 | 配置说明 | 适用环境 |
| E/P+E/S | 前后密封盖 | 常规车间 |
| ZZ | 密封+金属刮片 | 铁屑、颗粒粉尘环境 |
| DF | 微细粉尘密封 | 半导体、无尘车间 |
| KK | 双密封+刮片 | 恶劣加工环境 |
六、典型应用场景
依托薄型窄幅+四向等承载两大优势，SBI-CLS/CL/CLL重点应用于以下领域：
| 应用领域 | 典型设备举例 |
| 半导体/电子设备 | 芯片分选机、PCB检测台、小型焊线机Z轴模组 |
| 轻型自动化 | 小型移栽机、3C装配滑台、包装小型进给轴 |
| 精密检测 | 光学检测仪、视觉定位平台、实验室精密位移台 |
| 小型机床 | 微型雕刻机、小型数控钻床、模具小型进给单元 |
不适用场景：重型切削、大冲击机床建议选用SBR滚柱导轨；超大悬伸高力矩设备建议选用SBI-CLL加长款或标准SL加长滑块。
七、安装与选型要点
安装基面肩高限制：20型号肩高H1=8mm，圆角R=0.6mm，加工时需避空以防止滑块干涉。
双轴装配注意：薄型滑块刚性相对偏窄，单轴负载建议不超过0.15C，高负载工况优先选用CLL加长款。
多滑块并排使用：2块滑块接触系数为0.81，3块为0.72，寿命计算时需进行修正。
订购型号格式说明
示例：SBI20CL-C-K2-H
| 字段 | 含义 |
| SBI20 | 导轨规格20mm |
| CL | 标准薄型滑块（CLS短/CLL长） |
| C | 侧面油嘴（无C为正面油嘴） |
| K2 | 轻预载 |
| H | 高级精度（N普通/P精密） |
八、产品核心优势总结
■ 空间紧凑：同规格比标准滑块宽度缩小，机身适配窄腔设备安装需求。
■ 四向均衡承载：45°DF圆弧结构，任意安装姿态载荷一致，倾斜与垂直设备运行稳定。
■ 低噪顺滑：一体化循环通道设计，摩擦系数低，小型设备静音运行。
■ 选配丰富：支持侧油嘴、MF长效润滑、多级防尘方案，无尘车间与加工环境均可适配。
■ 汇川本土化交付：韩国原厂工艺基础，国内现货供应，可配套丝杠伺服一体化传动方案。
