薄型SBI-HLS/HL/HLL

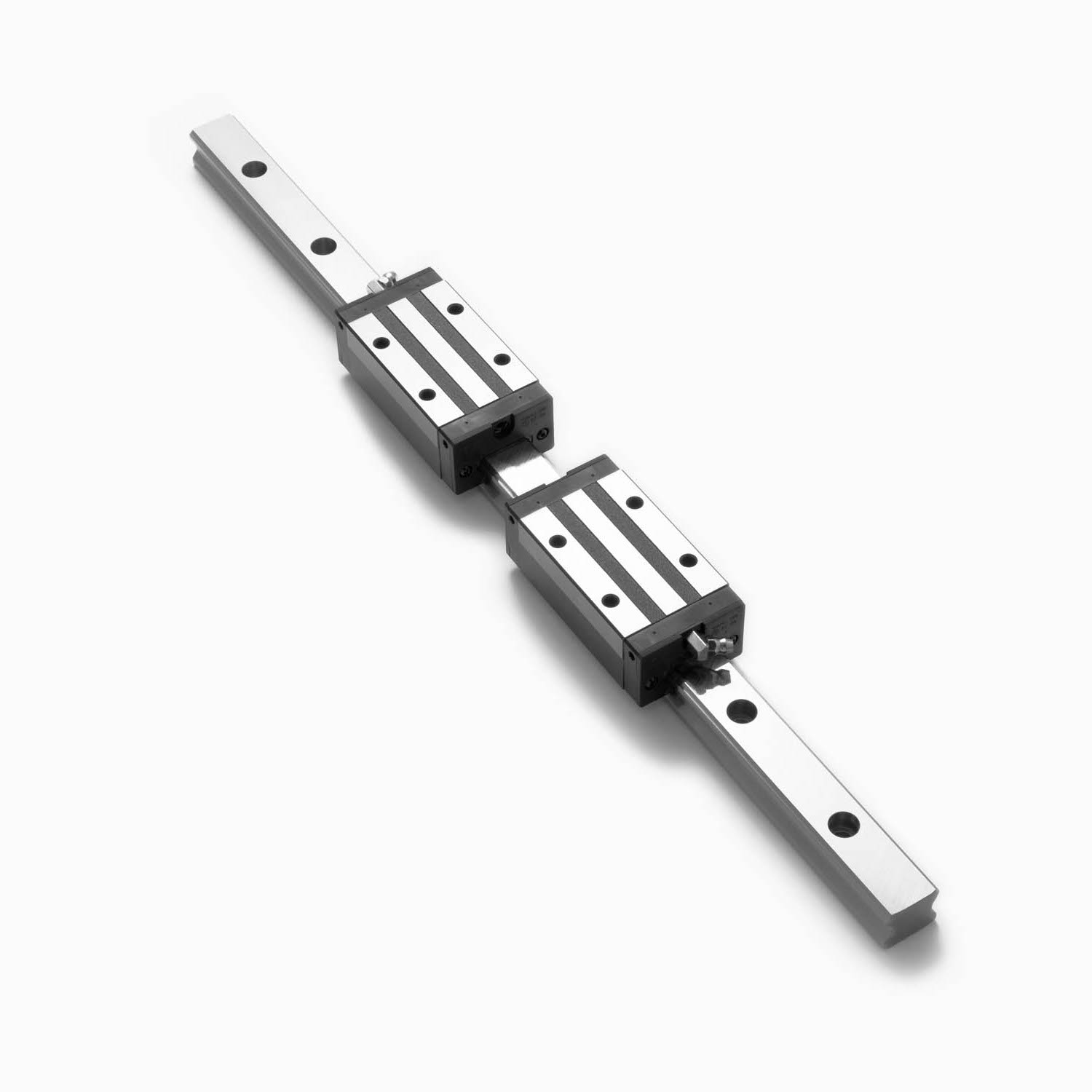

汇川SBC SBI-HLS/HL/HLL属于SBI四列滚珠DF薄型系列，是汇川收购韩国SBC后重点推出的精密滚珠导轨产品线。该系列专为整机高度受限、安装空间紧凑的自动化设备、检测仪器、医疗装备而设计。相比标准SL四方滑块，本体高度更低，横向刚性突出，四向承载能力均衡，在超薄化设备中具有显著的适配价值。
一、SBI-HLS/HL/HLL三款型号区别与规格覆盖
SBI薄型系列按滑块本体长度分为三档，覆盖导轨规格从15mm到55mm，用户可根据负载与行程需求灵活选择。
1. 三款型号定位
SBI-HLS（短型薄滑块）：本体长度短，重量轻，占用行程空间小，适合轻载紧凑工位使用。
SBI-HL（标准薄滑块）：长度与负载均衡，通用性强，是精密设备中应用广泛的主力型号。
SBI-HLL（加长薄滑块）：滚珠循环通道加长，额定动载荷与静载荷明显提升，抗倾覆力矩能力增强，适用于偏载与悬伸工况。
2. 导轨规格与完整型号序列
| 导轨规格（mm） | 可用型号 | 备注 |
| 15 | SBI15 HLS / HL / HLL | 三档均有 |
| 20 | SBI20 HLS / HL / HLL | 三档均有 |
| 25 | SBI25 HLS / HL / HLL | 三档均有 |
| 30 | SBI30 HLS / HL / HLL | 三档均有 |
| 35 | SBI35 HLS / HL / HLL | 三档均有 |
| 45 | SBI45 HL / HLL | 无HLS短型 |
| 55 | SBI55 HL / HLL | 无HLS短型 |
| 注：65规格无HL系列，仅有标准型号可选。 | ||
二、核心机械结构与性能亮点
1. 四列圆弧DF面对面滚珠结构
该系列采用45°哥特圆弧两点接触方式，DF面对面排布。这种结构弹性变形量大，误差吸收能力强，即使安装面平行度存在轻微偏差，滑块仍可顺滑运行。四个方向（上下左右）额定载荷均等，垂直安装、壁挂安装、倾斜安装均可适配。
2. 低薄本体与一体式回流系统
滑块总高度低于同规格SL标准滑块，为设备Z向节省安装空间。上下采用不锈钢保持架，拆卸导轨时滚珠不会脱落。回流器与端盖一体化注塑成型，单排顺畅循环，运行噪音低。标配前后密封盖与底部防尘，还可叠加DF微粉尘密封、ZZ刮片、MF长效润滑模块。

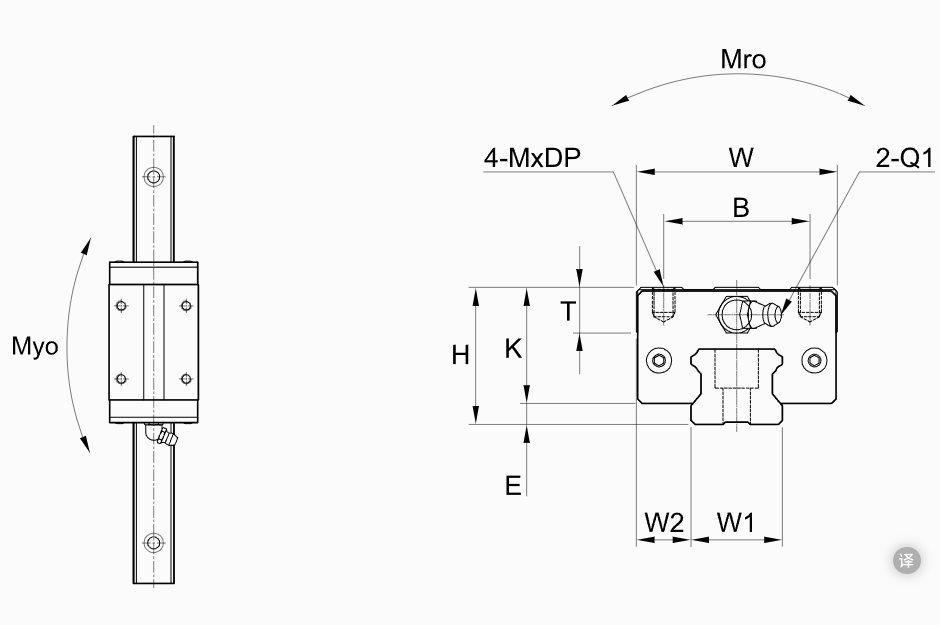

3. 顶部四孔锁附设计
滑块顶面设置4颗安装螺丝，受力均匀，无侧向锁孔干涉，工作台贴合基准面时精度更有保障。
4. 摩擦系数与预载等级
摩擦系数低至0.003~0.015，低速无爬行，微小进给定位精度良好，适合视觉检测与半导体点胶等应用场景。
预载等级分为四档：K0（微间隙）、K1（标准预载）、K2（轻预载）、K3（重预载）。预载等级越高，刚性越强。HLL加长款刚性较标准款提升约20%~40%，有助于抑制高速运行时的震动。
5. 三级精度标准
| 精度等级 | 适用场景 | 尺寸公差 | 多滑块高度差（P级） |
| N 普通级 | 通用自动化输送 | ±0.05mm | — |
| H 高 级 | 数控、检测设备 | ±0.03mm | — |
| P 精密级 | 半导体、医疗精密平台 | ±0.02mm | 0.007μm |

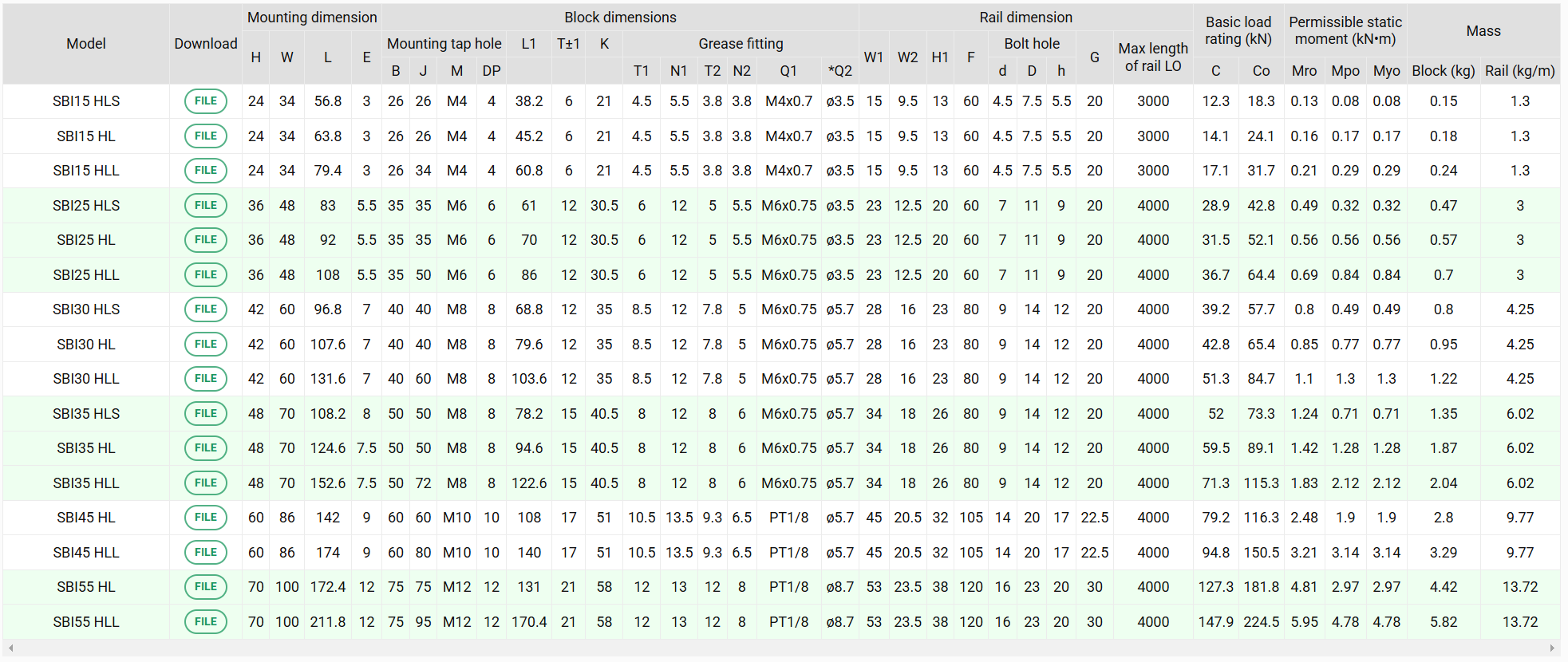

三、HLS / HL / HLL三款核心参数对比
以下以SBI25规格为参考基准，对比三款滑块的关键参数差异，帮助用户快速选型。
| 对比维度 | SBI25 HLS（短薄型） | SBI25 HL（标准薄型） | SBI25 HLL（加长薄型） |
| 滑块本体长度 | 短 | 中等 | 长 |
| 额定动载荷 | 基础值 | HLS×1.2~1.4倍 | HL×1.2~1.5倍 |
| 容许倾覆力矩 | 较小 | 中等 | 大幅提升 |
| 适用负载 | 轻载、低力矩 | 中等载荷 | 重载、悬伸、偏载 |
| 典型应用 | 小型检测模组 | 贴片机、激光加工 | 长悬臂平台 |
| 润滑容积 | 3.6cm³ | 4.0cm³ | 4.8cm³ |
四、润滑与防尘选配方案
1. 润滑配置
标配正面油嘴，可选侧面N油嘴。油嘴规格按导轨尺寸分档：
| 导轨规格 | 油嘴规格 |
| 15mm | M4×0.7 |
| 20~35mm | M6×0.75 |
| 45/55mm | PT1/8 |
可选MF自动润滑组件：浸润储脂结构，轻载工况下行程可达32000km，大幅减少注油维护频次。型号后缀标注MF/MFDD/MFZZ即可实现长效润滑配置。
2. 防尘密封选型
| 后缀标识 | 密封方式 | 适用环境 |
| 无标识 | 基础密封盖+底封 | 常规车间 |
| DD | 双端密封 | 轻度粉尘 |
| ZZ | 密封+金属刮片 | 铁屑、颗粒粉尘 |
| DF | 超细粉尘密封 | 半导体、无尘车间 |
| DFKK | 双密封+刮片+DF | 严苛粉尘环境 |
五、适用行业与典型设备
半导体与电子设备：焊线机、PCB钻孔、芯片分选、小型贴片机等超薄机身设备。
精密检测仪器：光学检测仪、3D视觉平台、尺寸测量机等高精度定位场景。
医疗自动化：体外诊断设备、小型手术移动模组等紧凑型医疗装备。
小型数控机床辅轴：雕刻机、小型钻铣Z轴等辅助运动轴。
通用自动化：超薄移栽、喷涂、小型包装设备等轻载搬运场景。
六、订货型号规则与示例
1. 滑块单*订货格式
格式：SBIXX-HL(S/L)-N-选项-预载-精度
示例：SBI25HL-N-MF-K2-P
含义解读：25导轨规格、HL标准薄型、N侧面油嘴、MF自动润滑、K2轻预载、P精密级。
2. 导轨+滑块成套订货
格式：SBI25HL-2-1200-II-K1-H
含义：25规格HL滑块、单轴2个滑块、导轨长度1200mm、双轴使用、K1预载、H精度级。
七、安装关键要点
安装基准：滑块侧面与底面为双基准面，工作台加工基准肩高度需按样本R圆角避空处理。
双轴平行公差：K3重预载对平行度要求较高，安装基面平面度需控制在0.01mm/m以内。
螺栓紧固：按样本标准扭矩锁紧，避免预紧不均导致刚性下降或产生异响。
长导轨拼接：拼接缝需错开安装，以减小运行跳动误差。
八、产品核心优势归纳
● 超薄低高度：相比标准SL滑块节省垂直安装空间，设备小型化设计的理想选择。
● 三档长度全覆盖：轻载短款、通用标准、重载加长，覆盖各类薄型安装工况。
● DF四点接触结构：容错安装能力强，低噪音、高精度，四向均衡承载。
● 汇川本地化交付：收购SBC后实现国内生产交付，交期缩短，选型支持与售后响应本地化配套。
本文围绕汇川SBC SBI-HLS/HL/HLL薄型滚珠滑块的规格、结构、性能、选型、安装进行系统梳理，为设备工程师与采购人员提供参考依据。如需具体载荷计算或非标定制方案，建议联系汇川SBC技术支持获取详细资料。
