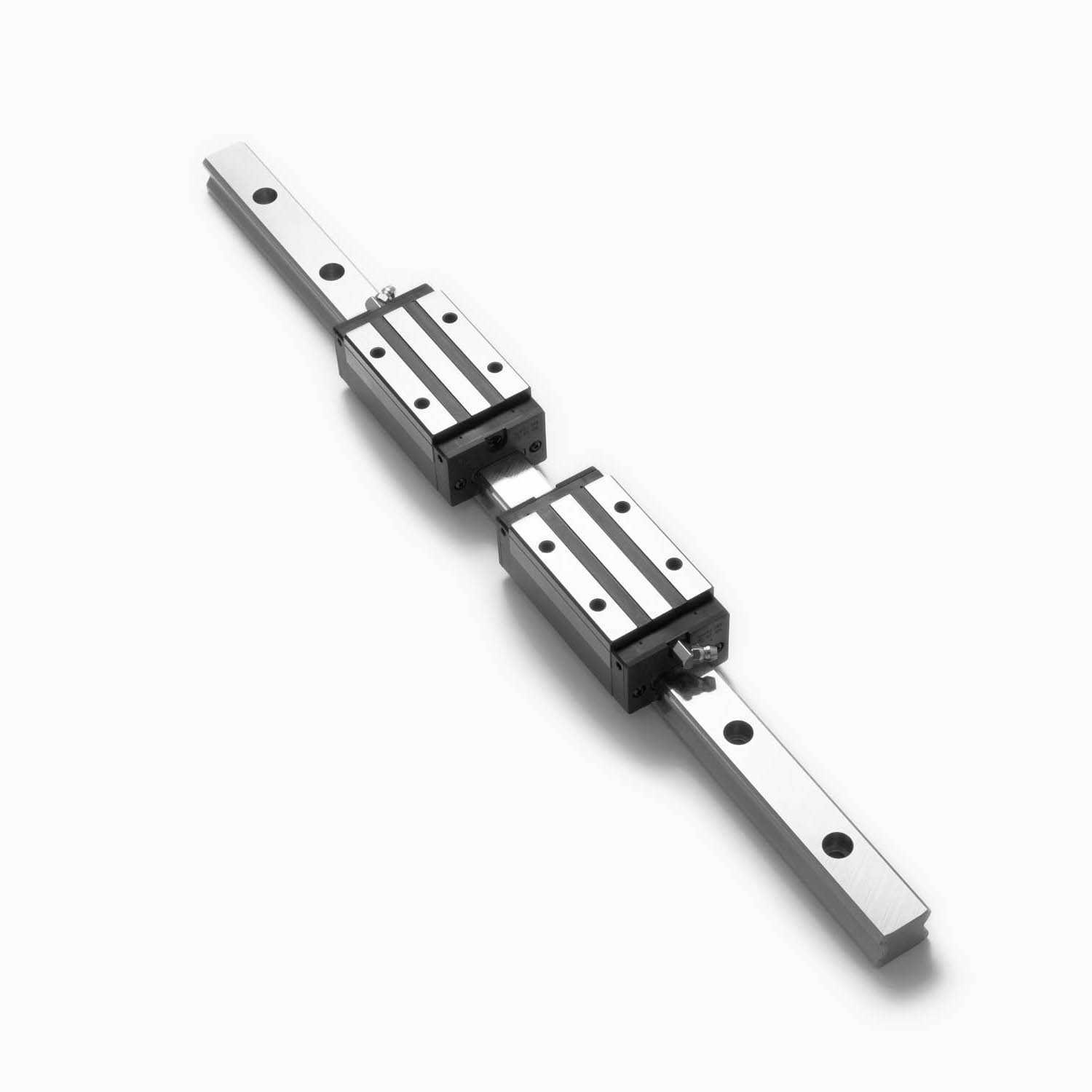

重载薄型 SBI-SLS/SL/SLL
汇川技术于2023年全资收购韩国SBC Linear，旗下SBI-SLS/SL/SLL系列属于四列滚珠标准窄身薄型重载直线滑块，是SBC滚珠导轨核心方块滑块产品线。该系列主打低矮安装高度、窄幅宽度、四向均衡重载，适用于设备内部厚度受限但需要高刚性、大载荷的自动化与机床设备场景。
SBI-SLS/SL/SLL区别于宽幅法兰FL系列，以紧凑外形实现高刚性承载。本文从型号定义、结构设计、性能参数、选型计算、应用场景、订购规则到安装要点，进行系统性梳理，供设备工程师与采购人员参考。
一、型号后缀定义与规格覆盖
SBI滑块按长度分为三个等级，后缀决定承载能力与适用场景，用户可根据行程与载荷需求快速定位。
| 后缀 | 全称 | 结构特点 | 承载定位 |
| SLS | Short Short 短窄 | 滑块长度较短，滚珠循环回路较少，体积小巧 | 中小载荷、短行程紧凑机构 |
| SL | Standard 标准窄身 | 标准长度，均衡载荷与体积，通用主力型号 | 通用重载，自动化、机床主流选用 |
| SLL | Long 加长窄身 | 加长滑块本体，增加滚珠接触长度，额定载荷与静力矩大幅提升 | 重切削、大倾覆力矩、长寿命场景 |
导轨宽度与型号组覆盖
SBI系列导轨宽度涵盖15mm至65mm八个规格段，完整型号组如下：
| 导轨宽度 | 可选滑块型号 | 说明 |
| 15mm | SBI15 SLS / SL / SLL | 三款齐全 |
| 20mm | SBI20 SLS / SL / SLL | 三款齐全 |
| 25mm | SBI25 SLS / SL / SLL | 三款齐全 |
| 30mm | SBI30 SLS / SL / SLL | 三款齐全 |
| 35mm | SBI35 SLS / SL / SLL | 三款齐全 |
| 45mm | SBI45 SL / SLL | 无SLS短款，仅标准与加长 |
| 55mm | SBI55 SL / SLL | 无SLS短款，仅标准与加长 |
| 65mm | SBI65 SL / SLL | 无SLS短款，仅标准与加长 |
二、核心机械结构设计
1. 四列DF圆弧两点接触滚道
SBI滑块采用45°四点DF面对面布局，四列钢球配合圆弧形2点哥特拱槽，实现径向、逆径向、左横向、右横向四向额定载荷完全均等。无论水平、垂直或倾斜安装，性能表现稳定一致。
DF面对面结构具备弹性误差吸收能力，可自动补偿安装面加工误差与平行度偏差，运行顺滑无卡滞，运行噪音低。一体化滚珠回流系统采用端盖+回流管+上下金属保持架设计，拆卸导轨时钢球不会脱落，装配维护便捷。
薄型低矮本体设计：相较于同宽度法兰FL系列，SBI安装高度H更小，有助于整机厚度压缩，满足设备小型化需求。

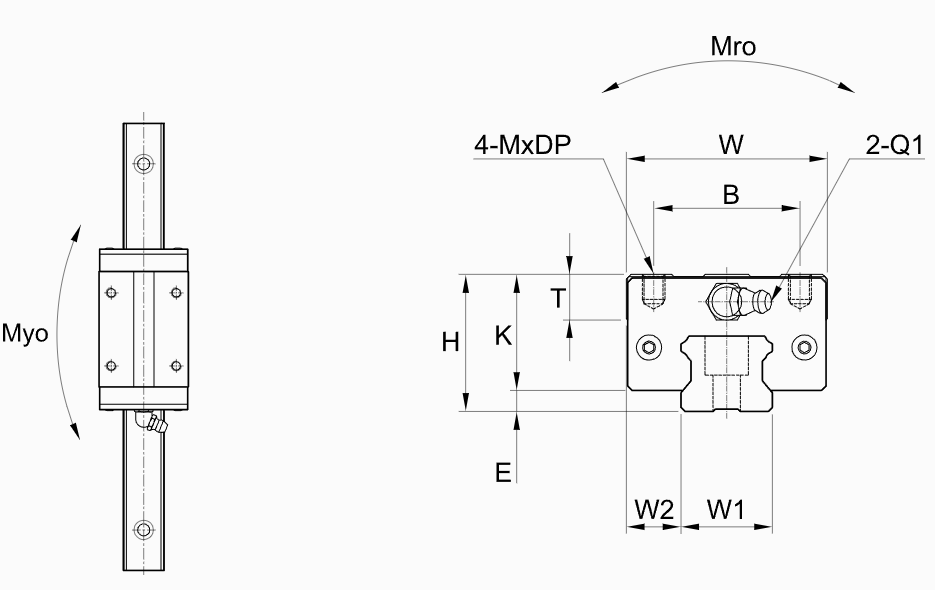

2. 上锁方块窄身安装结构
滑块顶部设4颗螺丝锁紧（4-M螺纹孔），无侧面法兰，横向占用空间小。基准面为滑块底面与侧面双基准，适配双轴平行高精度装配。油嘴标配正面安装，亦可选配侧面N型油嘴，适配狭小侧空间注油需求。

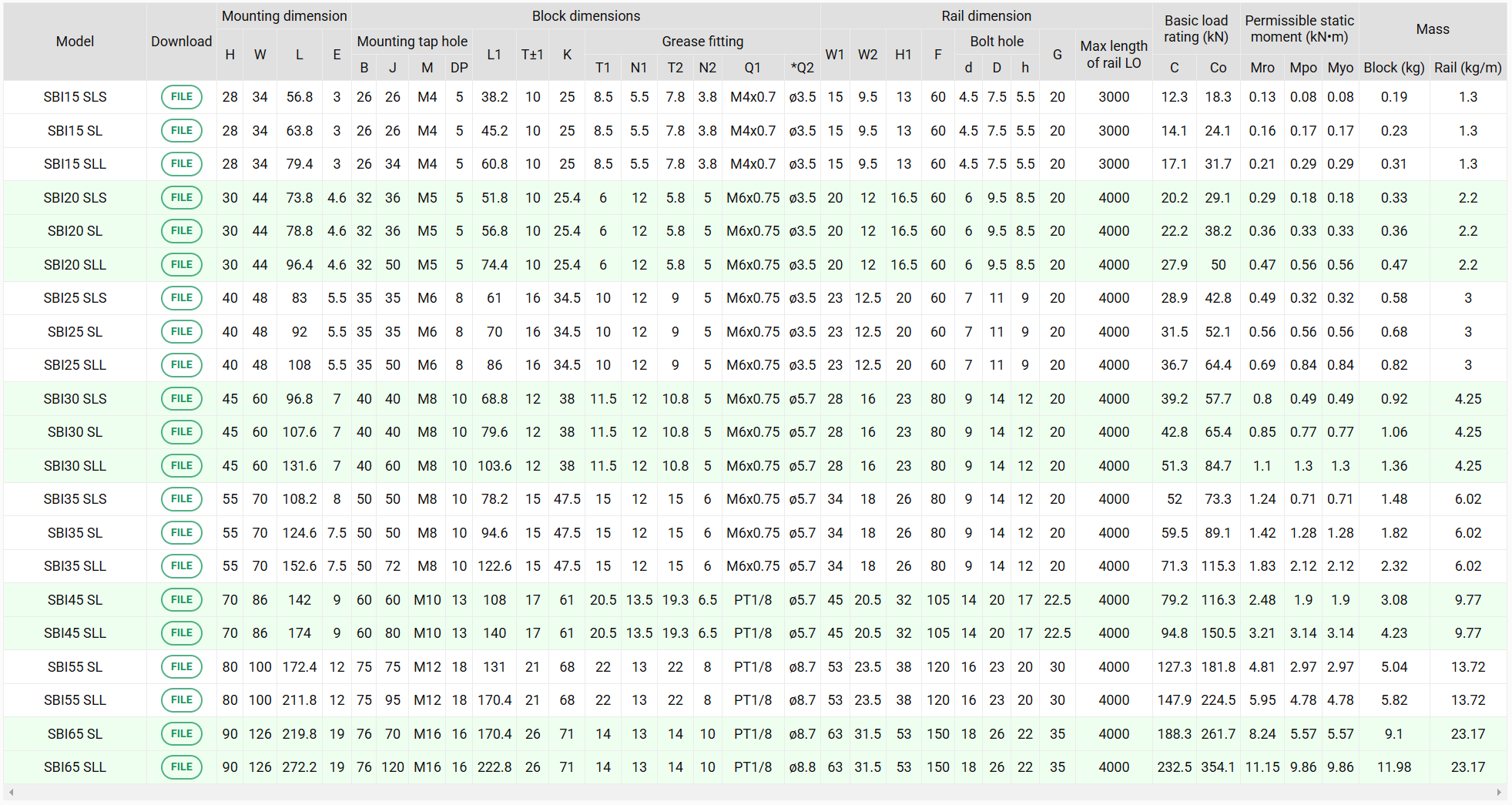

三、性能核心参数
1. 高载荷与高刚性
滚珠型额定寿命标准为50km。加长SLL因接触线更长，基本额定动载荷C、静载荷C0、三轴容许静力矩（Mro/Myo/Mpo）相比同规格SL提升30%~60%，抗倾覆与抗冲击能力明显增强。
预载分三档可选（15规格无K3），预载越大刚性越高：
| 预载等级 | 预载范围 | 适用场景 |
| K1 标准预载 | ≤0.02C | 通用轻震动工况 |
| K2 轻预紧 | 0.04~0.06C | 偏载、悬伸工作台 |
| K3 重预紧 | 0.08~0.10C | 机床重切削、强冲击场景 |
2. 低摩擦节能低噪
摩擦系数稳定在0.003~0.005，启停无爬行，定位精度高。循环回路经优化降噪处理，高速运行噪音表现良好。
3. 全精度等级覆盖
| 精度等级 | 高度公差 | 典型应用 |
| P 精密级 | ±0.02mm | 半导体、检测设备、精密机床 |
| H*** | ±0.04mm | 数控设备、自动化工作站 |
| N 普通级 | ±0.1mm | 输送、普通工装 |
双轴平行度、高度差公差随预载等级提升而收窄，K3预载安装时精度容错空间较小，需关注基准面加工质量。
4. 润滑与防尘选配
（1）MF自润滑组件：SL/SLS/SLL全系列支持MF自润滑插件，内部浸渍润滑脂，轻载工况续航可达32000km，减少人工注油频次。滑块容积按SLS＜SL＜SLL递增，单次注油量随之提高。
（2）多级防尘密封选型：
| 密封代号 | 结构 | 适用工况 |
| 基础标配 | 端面密封盖 + 底部密封 | 常规环境 |
| DD | 双密封 | 多粉尘干燥车间 |
| ZZ + 金属刮片 | 密封 + 刮片 | 金属切削颗粒环境 |
| KK | 双密封 + 刮片 | 重切削、打磨设备 |
| DF | 超细粉尘密封 | 半导体、锂电池无尘车间 |
四、选型计算方法
1. 载荷计算
手册提供水平、悬伸、垂直、横向/纵向倾斜等多场景四点滑块载荷公式，可根据实际安装姿态计算单滑块承受载荷P。建议结合设备受力分析软件或SBC选型手册对照使用。
2. 等效寿命公式（滚珠型）
等效寿命计算公式如下：
L(km) = ( fH × fT × fC / fW × C / Pm )³ × 50
其中：fH为硬度系数（SBC热处理HRC58~62，标准取1.0）；fT为温度系数（≤80℃取1.0，高温需降级）；fC为贴合系数（多滑块并排时修正）；fW为冲击载荷系数（高速/震动设备需放大）；Pm为平均等效载荷（变载荷需分段换算）。
3. 静安全系数校验
静安全系数公式：fs = C0 / P ≥ 规范下限
| 工况类型 | 静安全系数范围 |
| 轻冲击 | 1.0 ~ 1.5 |
| 频繁冲击 | 2.0 ~ 3.0 |
| 重切削 | 2.5 ~ 7.0 |
五、典型应用场景
SLS短窄滑块（SBIxx SLS）
适用于空间*度受限的中小型设备：PCB分板机、小型检测平台、3C移栽模组、小型注塑滑台、轻型机器人轴等。
SL标准窄滑块（SBIxx SL）
通用自动化场景主力选用：数控钻床、激光切割设备、贴片机、包装流水线、木工机械、中小型加工中心辅助轴等。
SLL加长窄滑块（SBIxx SLL）
面向重载高刚性设备：立式加工中心Z轴、冲压进给台、大型龙门辅助轴、半导体真空设备、长行程重载搬运机器人、高冲击锻压辅助机构等。
六、订购型号编码规则
窄身滑块型号编码结构示例：
SBI25SL-N-MF-K2-P-II
| 字段 | 含义 | 可选值 |
| SBI | 滚珠导轨系列 | 固定 |
| 25 | 导轨规格 | 15/20/25/30/35/45/55/65 |
| SL | 滑块类型 | SLS / SL / SLL |
| N | 侧面油嘴 | 无N=正面油嘴 |
| MF | 润滑/防尘选项 | DD/ZZ/KK/DF等 |
| K2 | 预紧等级 | K1/K2/K3 |
| P | 精度等级 | N/H/P |
| II | 双轴配套 | 单轴省略 |
导轨可选B底部锁紧型或FR氟碳防锈涂层，适配腐蚀潮湿环境使用。
七、安装注意事项
安装基准：滑块底面、侧面贴紧设备基准肩，肩高与圆角尺寸需严格遵循样本参数，避免干涉。
导轨拼接：长行程多段导轨建议错位对接，降低接缝处精度损失。
螺栓扭矩：根据底座材质（铝/钢）设定紧固扭矩，扭矩不足会影响刚性与定位精度。
润滑周期：脂润滑建议每100km补油一次；MF自润滑组件建议每3000~10000km检查一次。
温度限制：标准款适用温度≤80℃，高温工况可选用SBC高温定制滑块。
八、常见问题解答
问：SBI-SLS/SL/SLL与法兰FL系列有何区别？
答：SBI系列为窄身无法兰设计，安装高度更低，横向占用空间小，适合厚度受限的内部空间；FL系列为宽幅法兰结构，承载面更宽，适用于空间充裕的重型设备。
问：45/55/65mm规格为何没有SLS短款？
答：大规格导轨因滑块本体尺寸已较大，短款SLS的承载能力无法满足该宽度等级的基本使用需求，因此仅提供标准SL与加长SLL两种长度。
问：如何选择预载等级K1/K2/K3？
答：轻震动选K1；有偏载或悬伸工作台选K2；重切削或强冲击选K3。预载越高刚性越好，但对安装精度要求也越高。
问：MF自润滑组件能用多久？
答：轻载工况下MF组件续航约32000km，实际寿命受负载、速度、温度影响，建议按3000~10000km周期检查补充。
