重载法兰型SBI-FLS/FL/FLL

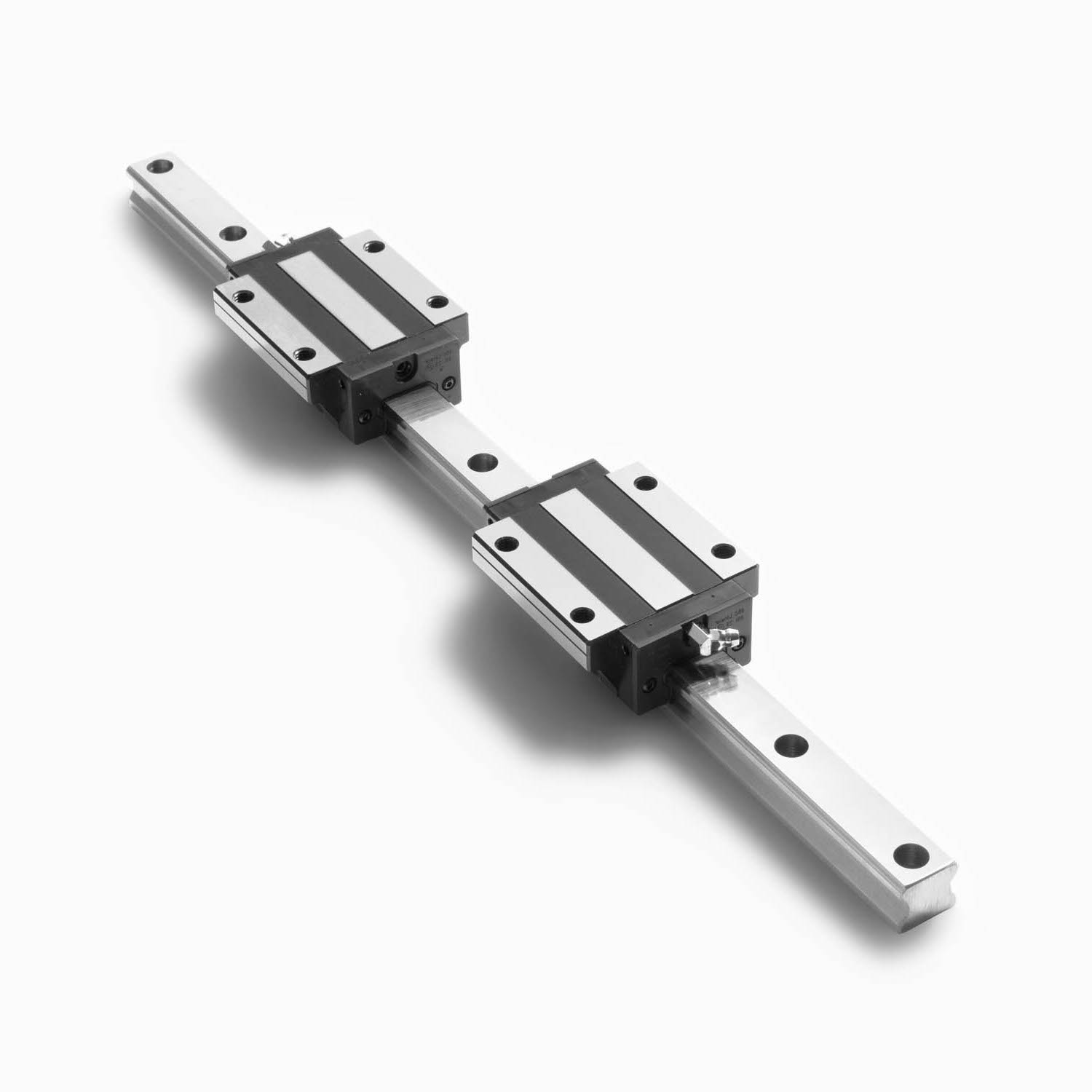

在工业自动化与精密制造领域，直线导轨滑块是设备运动精度的核心部件。汇川技术于2023年全资收购韩国SBC Linear（成立于1989年，韩国早期量产线性导轨的企业之一），SBI法兰系列作为SBC旗下主力重载滚珠导轨产品线，现已纳入汇川精密传动产品体系，广泛应用于数控机床、注塑成型、半导体设备、工业机器人等重载精密场景。
本文围绕SBI-FLS短法兰、SBI-FL标准法兰、SBI-FLL加长法兰三大系列，从结构特点、尺寸参数、载荷性能、预载精度、润滑防尘、安装规范到行业选型，提供系统的技术参考资料。
一、SBI法兰三系列型号后缀与结构区分
SBI法兰系列依据滑块本体长度分为三个子型号，用户可根据安装空间与载荷需求灵活选配，具体区别如下表所示：
| 型号后缀 | 全称 | 结构特点 | 适用工况 |
|---|---|---|---|
| FLS | Short 短法兰 | 滚珠循环段短、整体长度小，轻量化设计 | 紧凑空间、中等载荷、短行程设备 |
| FL | Standard 标准法兰 | 标准滚珠列，承载与尺寸均衡 | 机床、注塑、通用自动化（主力型号） |
| FLL | Long 加长法兰 | 加长滑块本体、更多滚珠接触点，高刚性 | 重型龙门、加工中心Z轴、大偏载设备 |
【备注】三个系列导轨宽度一致（15/20/25/30/35/45/55/65mm），区别在于滑块长度与滚珠接触数量，选型时需结合实际安装空间与载荷方向综合判断。
二、核心结构优势解析
SBI法兰滑块采用四列45°DF面对面圆弧滚珠槽设计，两点圆弧接触方式使误差吸收能力更强，径向、侧向及倾覆力矩四向均等承载。以下为四大核心结构亮点：
1. 侧向法兰安装结构：滑块左右伸出法兰安装耳，支持多螺栓固定，在立式或悬伸安装状态下，抗倾覆能力优于常规四方滑块。
2. 低噪滚珠循环回路：一体式回流器配合保持架设计，运行噪音低，长期使用精度保持稳定。
3. 全选配润滑与防尘模块：标配端密封，可选MF自润滑片、ZZ刮片、DF微粉尘密封等组合。
4. 完整热处理工艺：导轨与滑块均经高硬度渗碳淬火处理，硬度系数接近1，耐磨寿命表现良好。

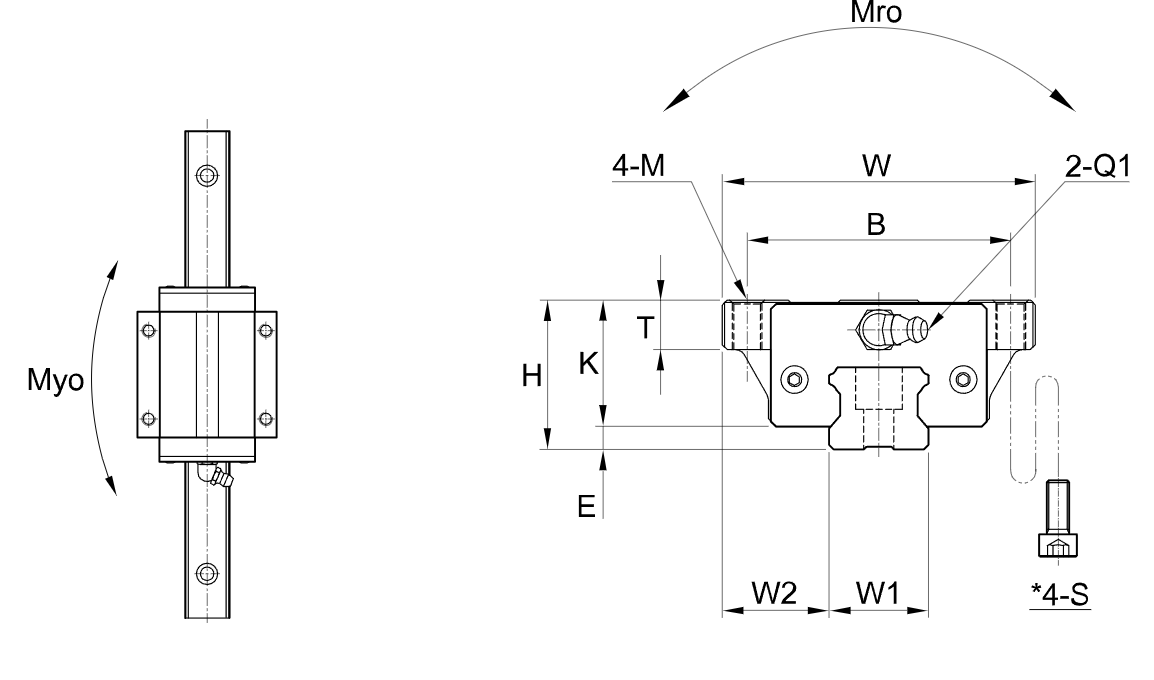

三、主流规格外形与安装尺寸参数表

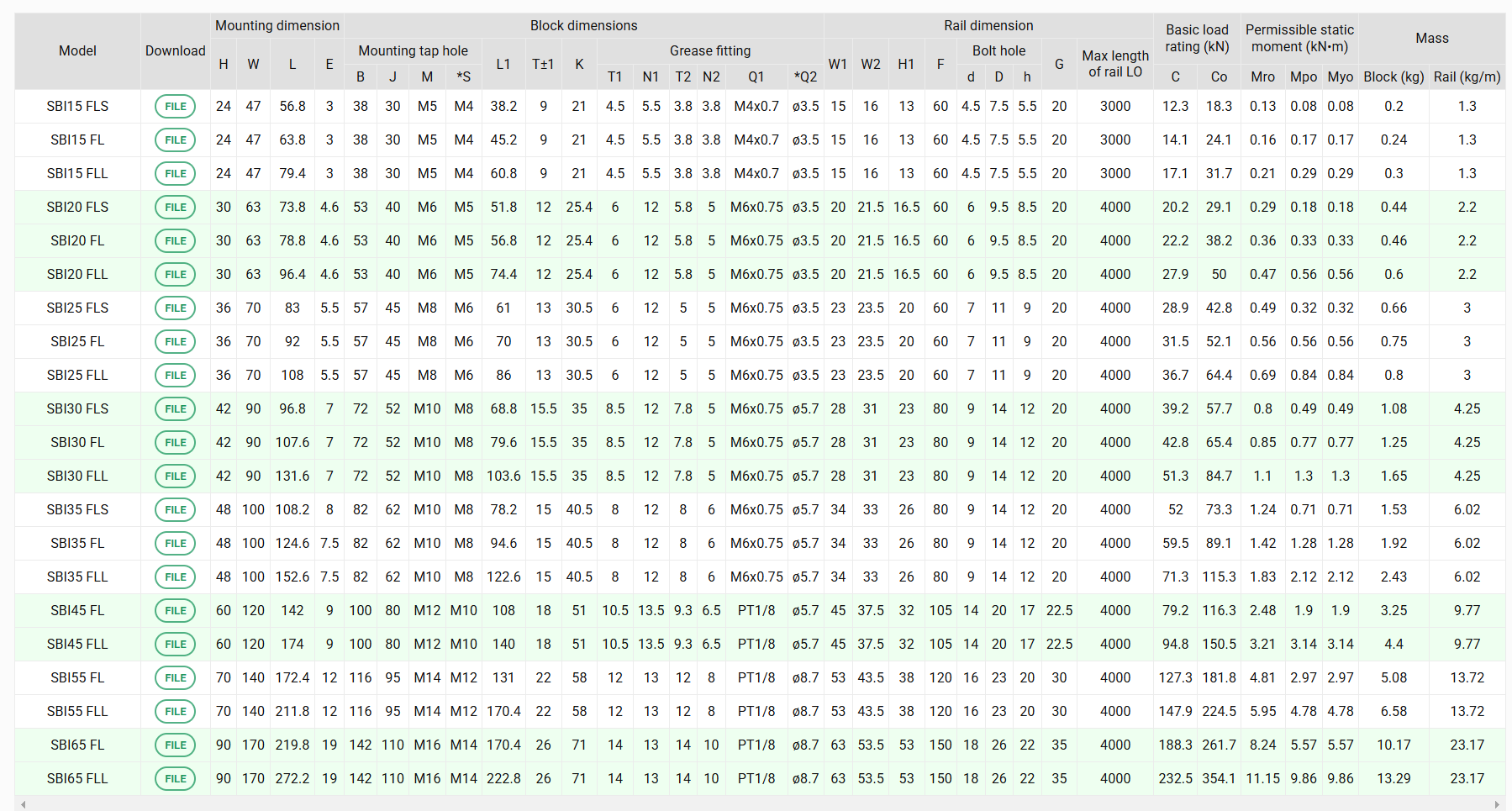

下表汇总SBI-FLS/FL/FLL全系列规格的外形尺寸、安装孔位、油嘴规格等关键数据，选型时请以实际导轨宽度与滑块长度匹配为准：
| 型号 | 总高H(mm) | 滑块宽W(mm) | 滑块总长L(mm) | 安装沉孔E | 法兰孔B/J/M | 油嘴规格 | 导轨宽W2 | 导轨高H1 |
|---|---|---|---|---|---|---|---|---|
| SBI15-FLS | 24 | 47 | 56.8 | 3 | 3/M4 | M4×0.7 | 9.5 | 13 |
| SBI15-FL | 24 | 47 | 63.8 | 3 | 3/M4 | M4×0.7 | 9.5 | 13 |
| SBI15-FLL | 24 | 47 | 79.4 | 3 | 3/M4 | M4×0.7 | 9.5 | 13 |
| SBI20-FLS | 28 | 63 | 83.0 | 4.6 | 5/M6 | M6×0.75 | 12 | 16.5 |
| SBI20-FL | 28 | 63 | 92.0 | 4.6 | 5/M6 | M6×0.75 | 12 | 16.5 |
| SBI20-FLL | 28 | 63 | 108.0 | 4.6 | 5/M6 | M6×0.75 | 12 | 16.5 |
| SBI25-FLS | 33 | 70 | 83.0 | 5.5 | 5/M8 | M6×0.75 | 12.5 | 19 |
| SBI25-FL | 33 | 70 | 92.0 | 5.5 | 5/M8 | M6×0.75 | 12.5 | 19 |
| SBI25-FLL | 33 | 70 | 108.0 | 5.5 | 5/M8 | M6×0.75 | 12.5 | 19 |
| SBI30-FLS | 38 | 86 | 96.8 | 6.0 | 6/M8 | M6×0.75 | 16 | 22 |
| SBI30-FL | 38 | 86 | 107.6 | 6.0 | 6/M8 | M6×0.75 | 16 | 22 |
| SBI30-FLL | 38 | 86 | 131.6 | 6.0 | 6/M8 | M6×0.75 | 16 | 22 |
| SBI35-FL | 44 | 100 | 124.6 | 7.5 | 8/M10 | M6×0.75 | 18 | 26 |
| SBI35-FLL | 44 | 100 | 152.6 | 7.5 | 8/M10 | M6×0.75 | 18 | 26 |
| SBI45-FL | 52 | 120 | 142.0 | 9.0 | 10/M12 | PT1/8 | 20.5 | 30 |
| SBI45-FLL | 52 | 120 | 174.0 | 9.0 | 10/M12 | PT1/8 | 20.5 | 30 |
| SBI55-FL | 63 | 140 | 172.4 | 12 | 12/M14 | PT1/8 | 23.5 | 38 |
| SBI65-FL | 76 | 170 | 219.8 | 16 | 14/M16 | PT1/8 | 31.5 | 44 |
【备注】表中尺寸单位均为毫米(mm)；SBI15与SBI20仅提供FLS/FL/FLL三种长度，SBI35及以上无FLS短法兰型号；油嘴规格M4~M16为公制螺纹，PT1/8为英制锥管螺纹，选配时需注意油管接口匹配。
四、额定载荷与容许静力矩性能表
载荷数据是选型的核心依据。基本动载荷C用于寿命计算，基本静载荷Co用于校核静态安全，容许力矩Mro/Mpo/Myo分别对应滚转、俯仰和偏转方向。详细数据如下：
| 型号 | 基本动载荷C(kN) | 基本静载荷Co(kN) | Mro(kN·m) | Mpo(kN·m) | Myo(kN·m) | 滑块单重(kg) |
|---|---|---|---|---|---|---|
| SBI15-FLS | 12.3 | 18.3 | 0.13 | 0.08 | 0.08 | 0.18 |
| SBI15-FL | 14.1 | 24.1 | 0.16 | 0.17 | 0.17 | 0.24 |
| SBI15-FLL | 17.1 | 31.7 | 0.21 | 0.29 | 0.29 | 0.30 |
| SBI20-FL | 20.2 | 29.1 | 0.29 | 0.18 | 0.18 | 0.27 |
| SBI20-FLL | 22.2 | 38.2 | 0.36 | 0.33 | 0.33 | 0.35 |
| SBI25-FL | 27.9 | 50.0 | 0.47 | 0.56 | 0.56 | 0.48 |
| SBI25-FLL | 28.9 | 42.8 | 0.49 | 0.32 | 0.32 | 0.58 |
| SBI30-FL | 36.7 | 64.4 | 0.69 | 0.84 | 0.84 | 0.78 |
| SBI30-FLL | 39.2 | 57.7 | 0.80 | 0.49 | 0.49 | 0.96 |
| SBI35-FL | 51.3 | 84.7 | 1.10 | 1.30 | 1.30 | 1.25 |
| SBI35-FLL | 52.0 | 73.3 | 1.24 | 0.71 | 0.71 | 1.52 |
| SBI45-FL | 79.2 | 116.3 | 2.48 | 1.90 | 1.90 | 2.10 |
| SBI45-FLL | 94.8 | 150.5 | 3.21 | 3.14 | 3.14 | 2.65 |
| SBI55-FL | 127.3 | 181.8 | 4.81 | 2.97 | 2.97 | 3.80 |
| SBI65-FL | 188.3 | 261.7 | 8.24 | 5.57 | 5.57 | 6.20 |
【备注】载荷与力矩数据为单滑块额定值，多滑块并联使用时需按实际滑块数量分配；FLS短法兰型号因滚珠数少，容许力矩相对较低，大偏载工况建议选用FL或FLL系列。
五、预载等级选型对照表
预载等级直接影响滑块刚度与运行阻力。用户应根据设备振动水平与定位要求选择合适预载，过高预载会增加摩擦发热，过低则影响精度稳定性。
| 预载代号 | 预载载荷区间 | 刚度特性 | 适配设备场景 | 法兰滑块适配限制 |
|---|---|---|---|---|
| K0 | 间隙型（无预载） | 低阻力、低成本 | 轻载传送、包装机、普通输送机 | 全尺寸通用 |
| K1 | 0.01C~0.03C 轻预载 | 中等刚性，消除微小间隙 | 双轴并行自动化、数控钻床 | 全尺寸通用 |
| K2 | 0.04C~0.06C 标准预载 | 高刚性，抑制振动 | 加工设备、注塑机、检测设备 | 全尺寸通用 |
| K3 | 0.07C~0.10C 重预载 | 超高刚性，抗冲击 | 重型铣床、重切削机床 | SBI15全法兰无K3规格 |
【备注】C为基本动载荷值；SBI15系列因结构限制不提供K3重预载选项，其余规格均可选配K0~K3四个等级；建议普通工况选K1~K2，冲击振动较大时考虑K3。
六、精度等级划分与应用对照表
SBI法兰滑块提供三个精度等级，精度越高平行度与宽度公差越小，对应设备定位要求也越高。选型时需结合设备实际精度需求与成本预算综合考量。
| 精度等级代号 | 高度平行度公差 | 宽度公差 | 典型应用设备 |
|---|---|---|---|
| N 普通级 | ±0.04mm | ±0.03mm | 木工机械、喷涂、普通输送 |
| H 高 级 | ±0.02mm | ±0.015mm | 注塑机、3C自动化、普通机床 |
| P 精密级 | ±0.01mm | ±0.007mm | 半导体设备、激光机、PCB钻孔机 |
【备注】精度等级适用于全部法兰滑块型号；N级适合一般工业场景，H级为多数自动化设备常用等级，P级用于高定位精度设备，成本相对较高，请按需选择。
七、润滑模块选配方案
润滑方式直接影响维护周期与使用寿命。标准配置为前端直油嘴，特殊工况可选侧面油嘴或MF自润滑片，减少人工注油频次。
| 润滑选项 | 符号 | 结构组成 | 优势 | 适用工况 |
|---|---|---|---|---|
| 标准单点油嘴 | 无符号 | 前端直油嘴 | 结构简单，定期注油 | 干燥洁净常规车间 |
| 侧面油嘴 | N | 侧向60°弯油嘴 | 狭小空间注油方便 | 滑块正面被遮挡安装 |
| MF自润滑片 | MF | 浸渍润滑脂保持片 | 行程3500~32000km免频繁注油 | 少维护自动化、长时连续运行 |
【备注】MF自润滑片的免维护行程与实际运行速度、负载、温度有关，高温或高速工况下润滑脂消耗加快，需适当缩短维护周期；建议首次运行500km后补注润滑脂一次。
八、防尘密封组合对照表
不同粉尘环境对密封等级要求不同。SBI法兰滑块支持多层次密封选配，从基础防尘到重度防护均可满足。
| 密封符号 | 组合配置 | 防尘能力 | 粉尘环境适配 |
|---|---|---|---|
| E/P+E/S | 端盖+单密封 | 基础防尘 | 少量干燥粉尘 |
| DD | 双端密封 | 中等防尘 | 机加工轻微铁屑 |
| ZZ | 密封+金属刮片 | 强刮除 | 大颗粒石材、冲压粗粉尘 |
| DF | 超细纤维密封 | 微粉尘阻隔 | 半导体、无尘车间 |
| DFZZ | DF密封+刮片复合 | 重度防尘 | 多粉尘重型加工 |
【备注】密封等级可叠加选配，例如DF+ZZ可同时实现微粉尘阻隔与大颗粒刮除；无尘车间建议DF或DFZZ组合，普通机加工环境DD即可满足需求。
九、安装底座肩高与圆角干涉尺寸
安装底座的肩高与圆角尺寸直接影响滑块安装精度。设计安装台时需参照下表预留足够避空间隙，避免干涉导致装配困难。
| 导轨型号 | 圆角R(mm) | 上肩高H1(mm) | 下肩高H2(mm) | 避空间隙E(mm) |
|---|---|---|---|---|
| 15/20 | 0.6 | 7 | 3.0 | 3.8 |
| 25/30 | 1.0 | 10 | 4.5 | 5.5 |
| 35/45 | 1.6 | 13 | 6.0 | 7.5 |
| 55/65 | 1.6 | 25 | 15.0 | 12.0 |
【备注】圆角R为导轨端部圆角半径，加工安装座时需留出对应倒角；避空间隙E为推荐的小安全距离，实际设计建议在此基础上增加0.5~1mm余量。
十、双轴平行度与高度公差（P精密级）
在双导轨并联使用时，两轴的平行度与滑块高度差直接影响运动平稳性。下表为P精密级在不同导轨长度下的容许误差参考值。
| 导轨长度区间 | 两轴平行度容许误差(mm) | 滑块高度相互差ΔH(mm) |
|---|---|---|
| ≤1000 | 0.018 | 0.13 |
| 1000~2000 | 0.027 | 0.17 |
| 2000~3000 | 0.040 | 0.25 |
| 3000~4000 | 0.055 | 0.35 |
【备注】以上数据适用于P精密级精度；若选用N普通级或H高 级，容许误差值需相应放宽；长导轨建议分段安装并逐段校核，避免累计误差超差。
十一、行业应用选型推荐对照表
不同行业对载荷、精度、环境的要求各异。以下推荐方案基于常见工况总结，实际选型仍需结合具体设备参数计算确认。
| 应用行业 | 载荷特征 | 推荐滑块系列 | 预载/精度推荐 |
|---|---|---|---|
| 数控机床加工中心 | 重切削、冲击、大倾覆 | SBI35/45/55-FLL | K2/K3预载，H/P精度 |
| 注塑成型设备 | 中等偏载、往复高频 | SBI25/30-FL | K2预载，H精度 |
| 半导体/焊线机 | 微负载、高定位 | SBI15/20-FLS | K1预载，P精度 |
| 工业机器人行走轴 | 悬伸偏载、立式安装 | SBI30/35-FL/FLL | K2预载，H精度 |
| 木工/石材加工 | 多粉尘、持续重载 | SBI25/35-FL+ZZ防尘 | K2预载，N/H精度 |
| 包装自动化产线 | 轻载高速、低噪音 | SBI15/20-FLS | K0/K1预载，N/H精度，MF润滑 |
【备注】以上推荐为常规参考方案，具体型号需根据实际载荷、行程、速度、安装方式等参数进行校核计算；多粉尘环境务必加配相应等级密封件，否则将加速滚珠与轨道磨损。
十二、选型计算简要流程
正确的选型计算是**设备长期稳定运行的关键。建议按以下步骤逐步核算：
步骤一：确认安装姿态（水平/垂直/倾斜），根据受力分析计算每个滑块的单点载荷P1~P4；
步骤二：叠加横向力矩载荷，计算等效载荷Pe；
步骤三：校核静安全系数 fs=Co/P≥2.0，有冲击工况需≥3.0；
步骤四：变载荷工况需进行平均载荷换算，代入寿命公式：L(km)=(fH·fT·fC/fW·C/Pm)³×50；
步骤五：根据计算结果匹配滑块长度FLS/FL/FLL、预载等级K0~K3、精度等级N/H/P；
步骤六：选配润滑方式（MF/侧油嘴）、防尘等级（DD/ZZ/DF）、以及表面镀黑铬等防腐选项。
十三、产品核心优势总结
1. 法兰安装抗倾覆：侧向多螺栓法兰耳设计，立式与悬臂设备安装稳定性明显优于标准四方滑块结构。
2. 三长度全覆盖：FLS紧凑省空间、FL通用均衡、FLL加长高刚性，覆盖从轻载到重型的全系列工况。
3. 本地化交付支持：汇川整合后提供国内技术支持、现货供应与定制涂层（如低温镀黑铬）服务，响应速度快。
4. 全工况适配配件：自润滑、多重防尘、高温与防腐涂层可按需选配，满足无尘、粉尘、潮湿等多种环境要求。
5. 成熟验证体系：产品经韩国原厂全疲劳测试验证，噪声、刚性、寿命等指标表现稳定，已在全球30多个地区投入使用。
